G24-LED-Leuchtmittel – kompletter Leitfaden für die professionelle Beleuchtung

G24-LED-Leuchtmittel stellen die nächste Generation energieeffizienter Beleuchtung für Unternehmen und Institutionen dar. Speziell entwickelt, um veraltete Kompaktleuchtstofflampen (CFL) zu ersetzen, bietet die G24-LED-Technik deutliche Verbesserungen bei Energieverbrauch, Lebensdauer und Lichtqualität. Dieser Leitfaden gibt Ihnen alles an die Hand, was Sie für eine richtige Investition wissen müssen.

Was sind G24-LED-Leuchtmittel?

G24 bezeichnet einen standardisierten Sockel, der hauptsächlich für Kompaktleuchtstofflampen entwickelt wurde. Der Name leitet sich von „G“ für Stiftsockel und „24“ für den Abstand der Stifte in Millimetern ab. Diese Leuchtmittel werden überwiegend in gewerblichen und institutionellen Umgebungen eingesetzt – in Bürogebäuden, Krankenhäusern, Schulen, Hotels und Geschäften.

Traditionell wurden G24-Sockel für Kompaktleuchtstofflampen (CFL) verwendet, die ein Vorschaltgerät (Ballast) benötigten, um zu funktionieren. Moderne G24-LED-Leuchtmittel sind so konstruiert, dass sie dieses Vorschaltgerät umgehen oder entfernen, wodurch sie effizienter und zuverlässiger sind. Das Ergebnis ist eine Plug-and-Play-Lösung, die den Energieverbrauch gegenüber alten CFL um 50–70 % senkt.

G24-Sockeltypen – 2-Pin vs. 4-Pin

G24-Sockel gibt es in zwei Hauptvarianten, und es ist entscheidend, den richtigen Typ für Ihre Leuchte auszuwählen:

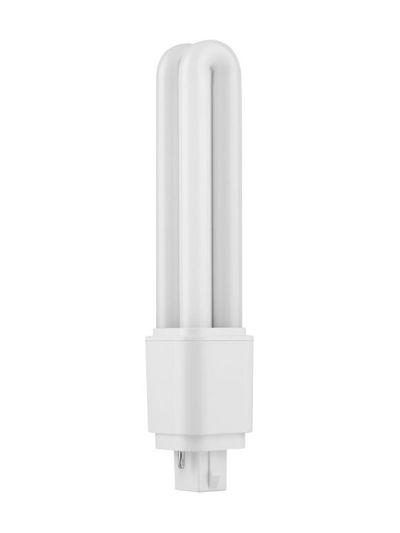

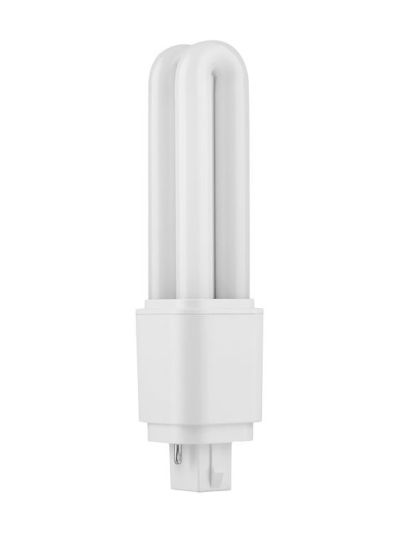

G24d – 2-Pin-Sockel

G24d-Sockel haben zwei Metallstifte und werden typischerweise mit elektromagnetischen Vorschaltgeräten (konventionelle Ballaste) verwendet. Diese Leuchtmittel verfügen oft über einen integrierten Starter und erfordern das Entfernen der Verbindung für einen optimalen Betrieb. G24d ist in drei Größen erhältlich:

• G24d-1: 2-Pin mit zentralem Positionierungsstift in einer Position
• G24d-2: 2-Pin mit zentralem Positionierungsstift in einer zweiten Position
• G24d-3: 2-Pin mit zentralem Positionierungsstift in einer dritten Position

Der Positionierungsstift stellt sicher, dass nur Leuchtmittel mit der richtigen Leistung in den Sockel eingesetzt werden können.

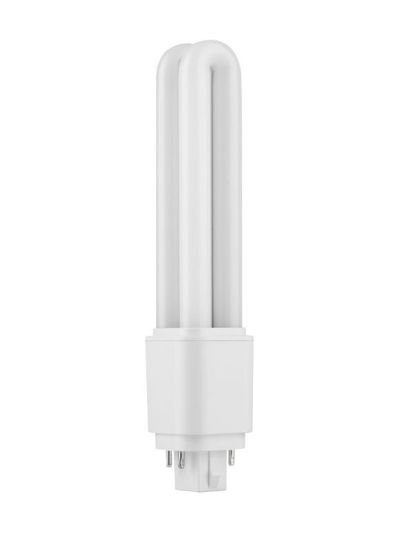

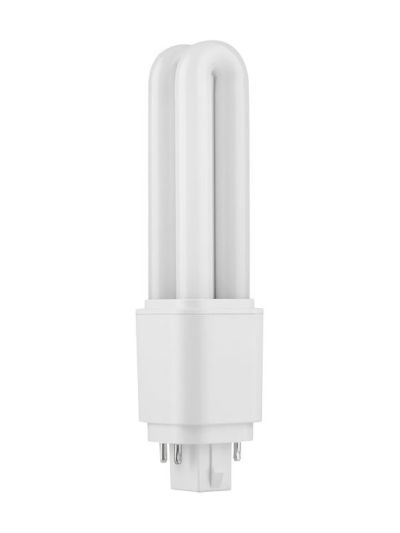

G24q – 4-Pin-Sockel

G24q-Sockel haben vier Metallstifte und werden mit elektronischen Vorschaltgeräten verwendet. Sie sind in modernen Installationen häufiger anzutreffen und bieten eine bessere Effizienz. G24q ist ebenfalls in drei Größen erhältlich:

• G24q-1: 4-Pin mit zentralem Positionierungsstift in einer Position
• G24q-2: 4-Pin mit zentralem Positionierungsstift in einer zweiten Position
• G24q-3: 4-Pin mit zentralem Positionierungsstift in einer dritten Position

Die 4-Pin-Bauweise ermöglicht einen separaten Zugang zu den Versorgungsleitungen, was eine fortschrittlichere Steuerung und eine bessere Kompatibilität mit elektronischen Vorschaltgeräten ermöglicht.

Wie erkenne ich meinen G24-Sockel?

Um das richtige LED-Leuchtmittel auszuwählen, müssen Sie zuerst Ihren vorhandenen Sockel identifizieren:

Schritt 1: Anzahl der Stifte prüfen

Entfernen Sie das alte Leuchtmittel vorsichtig und betrachten Sie den Sockel. Zählen Sie die Metallstifte – entweder 2 oder 4 Stück.

Schritt 2: Positionierungsstift ermitteln

Neben den Stiften finden Sie eine kleine Kunststoffnase. Diese kann in drei verschiedenen Positionen relativ zu den Stiften angeordnet sein. Daran erkennen Sie, ob Sie Typ 1, 2 oder 3 haben.

Schritt 3: Vorhandenes Leuchtmittel ablesen

Die meisten Kompaktleuchtstofflampen tragen die Sockelbezeichnung direkt auf dem Sockel oder dem Leuchtmittelkörper. Achten Sie auf Kennzeichnungen wie „G24d-2“ oder „G24q-3“.

Schritt 4: Leistung messen

Notieren Sie die Leistung Ihres alten Leuchtmittels (typischerweise 13 W, 18 W oder 26 W). Das hilft Ihnen, ein LED-Leuchtmittel mit vergleichbarer Lichtausbeute auszuwählen.

Vorschaltgerät – Entfernen oder Umgehen des Ballasts

Dies ist der kritischste Aspekt bei der Umrüstung auf G24-LED:

Was ist ein Ballast bzw. Vorschaltgerät?

Kompaktleuchtstofflampen können nicht direkt an der Netzspannung betrieben werden. Sie benötigen ein Vorschaltgerät (Ballast), das den Strom regelt und die hohe Zündspannung liefert. LED-Leuchtmittel haben dagegen einen integrierten Treiber und funktionieren am besten direkt an der Netzspannung.

Typ 1: Plug-and-Play-LED (kompatibel mit Vorschaltgerät)

Einige G24-LED-Leuchtmittel werden als „Plug & Play“ oder „vorschaltgerätkompatibel“ vermarktet. Diese können theoretisch mit dem vorhandenen Vorschaltgerät funktionieren, die Leistung ist jedoch oft suboptimal. Möglicherweise treten Flackern, eine verkürzte Lebensdauer oder ein höherer Verbrauch auf.

Typ 2: Bypass-LED (erfordert Entfernen des Vorschaltgeräts)

Die empfohlene Lösung sind „Bypass“-LED-Leuchtmittel, bei denen das Vorschaltgerät entfernt oder umgangen wird. Dies erfordert Arbeiten durch eine Elektrofachkraft, führt aber zu folgenden Vorteilen:

• Maximale Energieeinsparung
• Längere Lebensdauer des LED-Leuchtmittels
• Vermeidung von Vorschaltgerätefehlern
• Bessere Lichtqualität ohne Flackern
• Reduzierter Wartungsaufwand

Wie wird das Vorschaltgerät entfernt?

Diese Arbeiten müssen von einer Elektrofachkraft durchgeführt werden. Der Vorgang umfasst:

1. Die Stromzufuhr zur Leuchte unterbrechen
2. Die Leuchte öffnen und das Vorschaltgerät lokalisieren
3. Das Vorschaltgerät aus dem Stromkreis trennen
4. Die Netzspannung direkt an den G24-Sockel führen
5. Korrekte Isolierung und Montage sicherstellen
6. Funktion prüfen und verifizieren

Viele Profis entscheiden sich, das Vorschaltgerät beim ersten Leuchtmittelwechsel zu entfernen, wodurch künftige Wechsel zu einfachen Plug-and-Play-Lösungen werden.
