Kabel für LED-Streifen - Kompletter Kabelratgeber

Auch wenn LED-Streifen und Netzteile die meiste Aufmerksamkeit bekommen, sind die Leitungen zwischen den Komponenten entscheidend für eine gelungene Installation. Falsch dimensionierte Kabel können Spannungsverluste verursachen, die zu ungleichmäßiger Helligkeit, Überhitzung und im Extremfall zu Sicherheitsrisiken führen. Professionelle Installateure wissen, dass die richtige Kabelwahl den Unterschied zwischen einer Installation, die perfekt funktioniert, und einer, die enttäuscht, ausmacht.

Kabel für LED-Streifen müssen Gleichstrom (DC) bei niedriger Spannung führen, typischerweise 12 V oder 24 V. Das unterscheidet sich grundlegend von üblichen 230-V-AC-Hausinstallationen. Bei niedriger Spannung ist die Kabelstärke entscheidend, denn selbst ein geringer Widerstand im Kabel verursacht einen erheblichen Spannungsabfall. Ein Spannungsverlust von 1 Volt bei 230 V ist unbemerkbar (0,4 %), bei 12 V entspricht derselbe 1 Volt jedoch einem Verlust von über 8 % – genug, um die Helligkeit sichtbar zu verringern.

Moderne LED-Streifen ziehen trotz ihrer Energieeffizienz erhebliche Strommengen. Ein 5 Meter langer Hochleistungs-LED-Streifen mit 18 W/m ergibt 90 W gesamt. Bei 12 V bedeutet das 7,5 Ampere (P=U×I, also I=P/U=90 W/12 V=7,5 A). Diese hohe Stromstärke erfordert passend dimensionierte Kabel – unterschätzen Sie das nicht!

Kabeldimensionierung – Querschnitt und Länge

Die Querschnittsfläche des Kabels in mm² (Quadratmillimeter) bestimmt, wie viel Strom es führen kann, ohne dass der Spannungsabfall zu groß wird oder sich das Kabel zu stark erwärmt. Die dänischen Vorschriften für Elektroinstallationen geben einen maximal zulässigen Spannungsabfall vor (typischerweise 3 % bei fester Installation), für LED-Streifen werden jedoch noch geringere Verluste für optimale Helligkeit empfohlen.

Berechnung des richtigen Kabelquerschnitts

Die genaue Berechnung berücksichtigt den Leitungswiderstand pro Meter, die Stromstärke und den akzeptablen Spannungsabfall. Als praktische Orientierung dient jedoch Folgendes:

Bei 24-V-Systemen können Sie oft den nächst dünneren Kabelquerschnitt verwenden, da sich der Strom bei doppelter Spannung halbiert. Das ist einer der großen Vorteile von 24-V-Systemen.

Kabelarten und Materialien

Silikonkabel: Der beliebteste Typ für LED-Streifen. Extrem flexibel, auch bei Kälte, hitzebeständig (typischerweise -60 °C bis +200 °C) und leicht in engen Räumen zu verlegen. Silikonkabel hat feine Kupferlitzen (oft über 200 dünne Adern), die es weich und geschmeidig machen. Ideal für Installationen, bei denen das Kabel stark gebogen wird oder bewegt werden muss. Teurer als PVC, aber für professionelle Installationen lohnend.

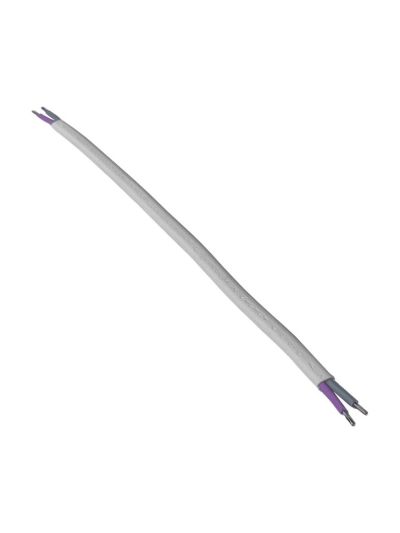

PVC-Kabel: Standard-PVC-isolierte Kabel sind günstiger und eignen sich gut für stationäre Installationen. Sie sind weniger flexibel als Silikon, besonders bei Kälte, für die feste Montage bei normaler Raumtemperatur aber völlig ausreichend. PVC-Kabel sind zudem widerstandsfähiger gegenüber Abrieb und mechanischer Belastung als Silikon.

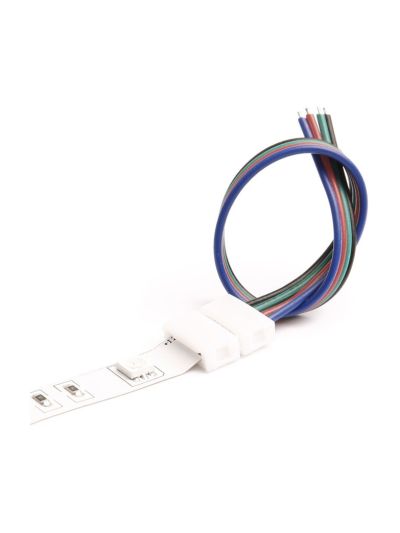

RGB/RGBW-Mehraderkabel: Spezialkabel für RGB-LED-Streifen haben 4 Adern (gemeinsames +, Rot, Grün, Blau) oder 5 Adern (+, Rot, Grün, Blau, Weiß) in einem gemeinsamen Mantel. Das wirkt aufgeräumter und lässt sich leichter verarbeiten als separate Kabel. Hochwertige RGB-Kabel haben farbcodierte Isolierungen an den einzelnen Adern für eine einfache Zuordnung.

Geschirmtes Kabel: Bei Installationen in der Nähe empfindlicher Elektronik kann elektromagnetische Störstrahlung (EMI) von PWM-gedimmten LED-Streifen ein Problem sein. Geschirmte Kabel haben eine metallische Folie oder ein Geflecht um die Adern, das EMI minimiert. Selten für Standard-Wohninstallationen nötig, bei professionellen Audio-/Video-Umgebungen aber wichtig.

Kabelverbindungen und Abschluss

Wie Sie Kabel mit LED-Streifen und Netzteilen verbinden, ist genauso wichtig wie die Kabelwahl. Schlechte Verbindungen sind die häufigste Ursache für Probleme bei LED-Streifen-Installationen.

Löten vs. Klemmverbindungen

Löten bietet die zuverlässigste Verbindung mit dem geringsten Widerstand. Für dauerhafte Installationen, bei denen Zuverlässigkeit entscheidend ist, ist Löten die beste Wahl. Verwenden Sie immer „Elektronik-Lötzinn“ (60/40 oder 63/37 Zinn/Blei-Legierung oder bleifreie Alternativen wie SAC305) und niemals „Klempner-Lötzinn“ mit säurehaltigem Flussmittel. Die Löttemperatur sollte genau kontrolliert werden (typischerweise 350-380 °C), um Schäden an den Bauteilen des LED-Streifens zu vermeiden.

Klemmverbindungen (Schraubklemmen, SmartClip, Wago-Klemmen) sind schneller und benötigen kein Spezialwerkzeug. Moderne Klemmverbindungen können bei korrekter Installation sehr zuverlässig sein. Entscheidend sind eine saubere, feste Verbindung: Die Adern präzise abisolieren (typischerweise 8-10 mm), darauf achten, dass alle Kupferlitzen erfasst werden (keine abstehenden Litzen), und fest, aber nicht überdreht anziehen (0,5-0,8 Nm bei üblichen Schraubklemmen).

Verwendung von DC-Hohlsteckern und Steckverbindern

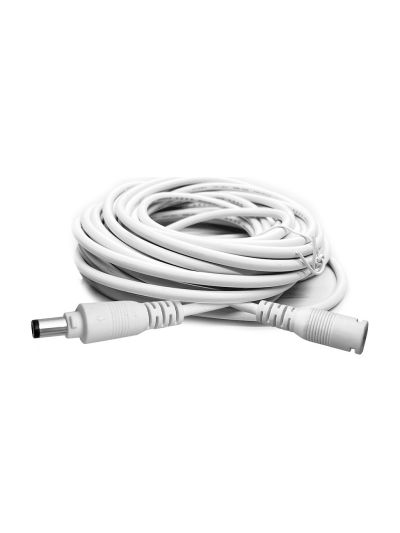

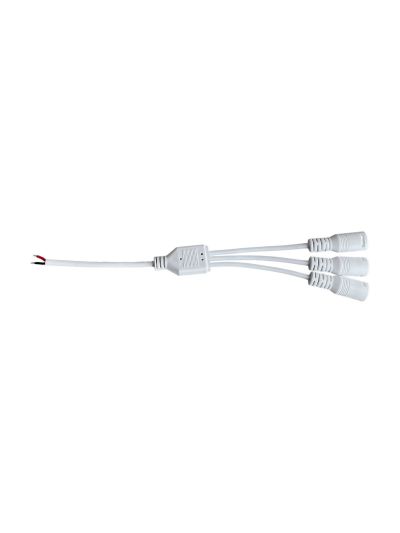

Für kleinere Installationen mit Steckernetzteilen werden häufig DC-Hohlstecker verwendet (die zylindrischen Stecker, typischerweise 5,5 mm × 2,1 mm oder 2,5 mm). Sie ermöglichen einfaches Verbinden und Trennen, haben aber einige Einschränkungen. Die meisten Standard-DC-Hohlstecker sind nur für 2-3 Ampere ausgelegt – ausreichend für kleine LED-Streifen, aber unterdimensioniert für größere Installationen. Für Hochleistungsanwendungen werden verstärkte DC-Stecker oder direkte Schraubklemmverbindungen verwendet.

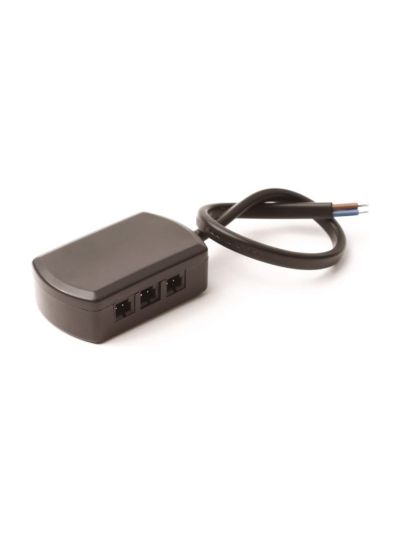

Moderne Steckverbinder, die speziell für LED-Streifen entwickelt wurden, verbinden die Bedienfreundlichkeit von Steckern mit der Belastbarkeit von Lötverbindungen. Sie haben in der Regel federbelastete oder Schraubkontakte, die zuverlässig 5-10 Ampere führen können. Sie eignen sich ideal für Installationen, bei denen ein späterer Austausch oder eine Anpassung zu erwarten ist.

Häufig gestellte Fragen

Kann ich normales Haushaltskabel für LED-Streifen verwenden?

Ja, ein Standard-230-V-Installationskabel (typischerweise 1,5 mm² oder 2,5 mm²) kann technisch auf der DC-Seite von LED-Streifen-Installationen verwendet werden, und der Querschnitt ist meist passend. Es ist jedoch aus mehreren Gründen nicht die optimale Wahl: 1) Installationskabel ist starr und in engen Räumen schwer zu verarbeiten, 2) Es ist für AC und nicht für DC ausgelegt (auch wenn das bei diesen niedrigen Spannungen selten ein praktisches Problem ist), 3) Es hat meist nur 2 Adern und ist daher für RGB-Installationen ungeeignet. Für professionelle Ergebnisse verwenden Sie flexibles Silikonkabel oder Mehraderkabel, das speziell für LED-Anwendungen ausgelegt ist. Für Budgetprojekte oder temporäre Installationen kann Installationskabel allerdings funktionieren.

Wie weit kann ich das Kabel vom Netzteil zum LED-Streifen führen?

Es gibt keine absolute Grenze, aber praktische Einschränkungen durch den Spannungsabfall. Mit richtig dimensioniertem Kabel können Sie die Verbindung ziemlich weit führen: Bei einem 12-V-System mit 0,75-mm²-Kabel ergeben 5 Meter bei 3 A Belastung ca. 0,7 V Verlust (ca. 6 %), was noch akzeptabel ist. Bei 10 Metern verdoppelt sich der Verlust auf ca. 1,4 V (ca. 12 %), was als geringere Helligkeit sichtbar zu werden beginnt. Lösungen für lange Kabelwege: 1) Dickeres Kabel verwenden – 2,5 mm² statt 0,75 mm² reduziert den Verlust um ca. 70 %, 2) 24-V-System statt 12 V verwenden – das halbiert den Strom und damit den Spannungsabfall, 3) Das Netzteil näher an die LED-Streifen rücken, 4) Mehrere Netzteile mit parallelen Einspeisepunkten verwenden. Berechnen Sie bei professionellen Installationen immer den zu erwartenden Spannungsabfall und stellen Sie sicher, dass er unter 3 % liegt.

Welches Kabel benötige ich für RGB-LED-Streifen?

RGB-LED-Streifen benötigen ein 4-adriges Kabel: einen gemeinsamen Pluspol (typischerweise 12 V oder 24 V) und drei Minusleiter für die Kanäle Rot, Grün und Blau. Verwenden Sie ein spezielles RGB-Kabel mit 4 Adern in einem gemeinsamen Mantel. Das ist ordentlicher und einfacher zu verarbeiten als vier separate Kabel. Prüfen Sie, dass jede Ader den erwarteten Strom mit ausreichendem Querschnitt führen kann. Bei einem typischen 5 Meter langen RGB-LED-Streifen mit 14 W/m: insgesamt 70 W bei 12 V = ca. 6 A, aufgeteilt auf drei Kanäle = ca. 2 A pro Kanal. Ein 4×0,75-mm²-RGB-Kabel (jede Ader 0,75 mm²) reicht für diese Anwendung über moderate Strecken (unter 5 m Kabelweg) aus. Für RGBW/RGBWW-Streifen wird ein 5-adriges Kabel benötigt. Achten Sie darauf, dass die Farbmarkierung der Adern eindeutig ist, damit Sie zuordnen können, welche Ader zu welchem Kanal gehört.

Gibt es einen Unterschied zwischen + und – Ader in einem Kabelpaar?

Elektrisch gibt es keinen Unterschied, denn der Strom fließt durch beide Adern gleich gut. Für die Übersichtlichkeit bei komplexen Installationen ist es jedoch gute Praxis, eine einheitliche Farbcodierung zu verwenden: üblicherweise Rot für Plus (+) und Schwarz für Minus (-). Das minimiert das Risiko, die Polarität zu verwechseln, was LED-Streifen beschädigen kann. Manche Kabel haben eine markierte Ader (z. B. mit einem weißen Streifen) zur einfachen Identifizierung. Bei RGB-Kabeln sind die Standardfarben oft: rote Ader = roter Kanal, grüne Ader = grüner Kanal, blaue Ader = blauer Kanal, weiße oder schwarze Ader = gemeinsames Plus. Dokumentieren Sie Ihre Farbcodierung immer, damit spätere Wartungsarbeiten das System nachvollziehen können.

Kann ich LED-Streifen-Kabel unterwegs verbinden oder verlängern?

Ja, aber jede Verbindung fügt zusätzlichen Widerstand und eine potenzielle Fehlerquelle hinzu. Für die beste Zuverlässigkeit verwenden Sie Verbindungsmethoden mit geringem Übergangswiderstand: 1) Löten mit Schrumpfschlauch über der Verbindung zur Isolierung und mechanischen Stabilisierung, 2) Hochwertige Klemmverbinder (Wago-Typ) mit korrektem Anzug, 3) Gecrimpte Kabelschuhe mit Schraubklemme. Vermeiden Sie einfache Drehverbinder (Wire Nuts), da sie einen höheren Übergangswiderstand haben und sich mit der Zeit durch Vibrationen lösen können. Bei professionellen Installationen wird dringend empfohlen, wo immer möglich durchgehende Kabel ohne Verbindungen zu verwenden oder die Anzahl der Verbindungen zumindest zu minimieren. Wenn eine Verbindung notwendig ist, testen Sie sie immer unter Last (mit eingeschalteten LED-Streifen), bevor Sie isolieren und abschließen.

Brauche ich spezielle Kabel für LED-Streifen im Außenbereich?

Außeninstallationen stellen besondere Anforderungen an die Kabel. Standard-PVC-Innenkabel wird durch UV-Strahlung der Sonne nach und nach zersetzt, wird bei Frost spröde und kann Feuchtigkeit aufnehmen. Für den Außeneinsatz wählen Sie Kabel, die ausdrücklich für den Außenbereich gekennzeichnet sind, mit: 1) UV-beständigem Außenmantel (oft schwarzes PVC mit UV-Stabilisatoren oder Gummi-/Polyurethanmaterial), 2) wasserbeständiger Konstruktion – nicht unbedingt hermetisch verschlossen, aber Feuchtigkeit darf nicht bis zu den Kupferleitern vordringen, 3) einem breiten Temperaturbereich (typischerweise -40 °C bis +80 °C). Für Erdverlegung wird oft eine spezielle Kennzeichnung für „Direct Burial“ benötigt. Alternativ können Standardkabel durch ein UV-beständiges Installationsrohr geführt werden. Beachten Sie, dass die Kabelspezifikation zur Schutzart (IP) des LED-Streifens passen muss – ein IP68-Streifen verdient passende Kabel und Verbindungen.

Wie isoliere ich Silikonkabel ab, ohne es zu beschädigen?

Silikonkabel mit seinen vielen feinen Kupferlitzen erfordert vorsichtiges Abisolieren. Verwenden Sie eine scharfe Abisolierzange oder ein Präzisionsmesser, niemals ein gewöhnliches Messer oder eine Schere. Vorgehensweise: 1) Markieren Sie die gewünschte Abisolierlänge (typischerweise 6-10 mm), 2) Schneiden Sie vorsichtig nur durch das Silikon, ohne in die Kupferlitzen einzudringen – das erfordert Übung und wenig Druck, 3) Ziehen oder rollen Sie den Silikonmantel ab, 4) Prüfen Sie die Kupferlitzen – sind einzelne beschädigt oder angeschnitten, schneiden Sie sie ab und versuchen es erneut. Für maximale Präzision investieren Sie in eine hochwertige automatische Abisolierzange mit einstellbarem Tiefenanschlag. Alternativ gibt es thermische Abisoliergeräte, die den Silikonmantel wegschmelzen, ohne mechanisch zu schneiden. Drehen Sie die Kupferlitzen nach dem Abisolieren zu einem festen Bündel, bevor Sie löten oder in Klemmen einsetzen – so verhindern Sie, dass einzelne Litzen abstehen und einen Kurzschluss verursachen.

Kann ich Kabel aus anderen Elektronikprojekten wiederverwenden?

Das hängt von den Spezifikationen und dem Zustand des Kabels ab. Alte Netzteilkabel von Computern, Lautsprecherkabel oder andere Elektronikkabel können unter folgenden Bedingungen eventuell wiederverwendet werden: 1) Der Querschnitt ist für Ihre Stromstärke ausreichend (berechnen oder mit einer Mikrometerschraube messen), 2) die Isolierung ist unbeschädigt, ohne Risse oder Schäden, 3) die Kupferleiter sind nicht korrodiert (grün oder schwarz angelaufen). Beachten Sie jedoch: Lautsprecherkabel haben oft sehr dünne Adern (18-20 AWG = ca. 0,5-0,8 mm²), die für Audio ausreichen, für Hochleistungs-LED-Streifen aber eventuell unterdimensioniert sind. USB-Kabel und andere Datenkabel haben meist sehr dünne Adern (24-28 AWG), die nur für geringe Ströme geeignet sind. Für Sicherheit und Zuverlässigkeit bei dauerhaften Installationen empfehlen wir neue, korrekt dimensionierte Kabel. Wiederverwendung ist für Tests und temporäre Projekte akzeptabel, bei denen Sie mögliche Probleme überwachen können.

Was bedeutet AWG und wie rechne ich in mm² um?

AWG (American Wire Gauge) ist ein US-amerikanisches System zur Kabeldicke, bei dem eine niedrigere Nummer ein dickeres Kabel bedeutet (z. B. ist 12 AWG dicker als 18 AWG). In Europa verwenden wir mm² (Quadratmillimeter), was direkt die Querschnittsfläche des Leiters angibt. Die Umrechnung ist nicht linear, aber gängige Werte sind: 22 AWG ≈ 0,33 mm², 20 AWG ≈ 0,5 mm², 18 AWG ≈ 0,75 mm², 16 AWG ≈ 1,3 mm², 14 AWG ≈ 2,0 mm², 12 AWG ≈ 3,3 mm². Wenn Sie Kabel von nicht-europäischen Anbietern kaufen (das ist bei LED-Streifen-Zubehör häufig der Fall), prüfen Sie sowohl die AWG- als auch die mm²-Angabe. Als Faustregel gilt: 18 AWG (0,75 mm²) ist das Minimum für die meisten LED-Streifen-Verbindungen, 16 AWG (1,3 mm²) für moderate Lasten und 14 AWG (2,0 mm²) für Hochleistungsinstallationen. Für eine genaue Umrechnung verwenden Sie Online-Rechner oder Umrechnungstabellen.

Wie verhindere ich Spannungsabfall bei langen Kabelwegen?

Spannungsabfall folgt dem Ohmschen Gesetz (U=I×R), wobei der Widerstand (R) von Kabellänge, Querschnitt und Material abhängt. Strategien zur Minimierung der Verluste: 1) Dickeres Kabel verwenden – eine Verdopplung des Querschnitts (z. B. von 0,75 mm² auf 1,5 mm²) halbiert den Widerstand und damit den Spannungsabfall, 2) Kürzere Kabelwege wählen – wenn möglich, das Netzteil mittig zu den LED-Streifen statt am einen Ende platzieren, 3) 24-V-System statt 12 V verwenden – bei gleicher Wattleistung zieht das 24-V-System nur die Hälfte des Stroms (da P=U×I), und der Spannungsabfall halbiert sich entsprechend, 4) Parallele Einspeisepunkte umsetzen – bei sehr langen LED-Streifen-Läufen den Strom an mehreren Punkten entlang des Streifens einspeisen statt nur an einem Ende. Berechnen Sie bei kritischen Installationen den zu erwartenden Spannungsabfall (es gibt Online-Rechner oder die Formel: U_Verlust = 2 × L × I × ρ / A, mit L = Länge, I = Strom, ρ = spezifischer Widerstand, A = Querschnittsfläche) und dimensionieren Sie die Kabel so, dass der Verlust unter 3 % bleibt (oder 2 % für besonders präzise, farbwiedergabekritische Anwendungen).

Fazit

Kabel mögen wie die unauffälligste Komponente einer LED-Streifen-Installation wirken, sind aber absolut entscheidend für den Erfolg des Systems. Richtig dimensionierte und sachgerecht verlegte Kabel sorgen für gleichmäßige Helligkeit, maximale Energieeffizienz, sicheren Betrieb und eine lange Lebensdauer des gesamten Systems.

Die wichtigsten Grundsätze: Berechnen Sie immer die Gesamtstromstärke und wählen Sie den Kabelquerschnitt mit Reserve, verwenden Sie hochwertige Kabel mit einer für die Umgebung geeigneten Isolierung, stellen Sie feste Verbindungen her – entweder durch Löten oder hochwertige Klemmen – und testen Sie das System vor dem Abschluss immer unter voller Last. Bei professionellen Installationen dokumentieren Sie Kabelspezifikationen und Verlegewege für die spätere Nachvollziehbarkeit.
