CCT-LED-Streifen – kompletter Ratgeber zur Tunable-White-Technik

CCT-Streifen (Correlated Color Temperature), auch Tunable-White- oder Dual-White-Streifen genannt, stellen eine fortschrittliche Weiterentwicklung der LED-Beleuchtungstechnik dar. Während herkömmliche weiße LED-Streifen auf eine einzige Farbtemperatur festgelegt sind – z. B. 3000 K Warmweiß oder 4000 K Neutralweiß –, ermöglichen CCT-Streifen eine stufenlose Anpassung der Farbtemperatur über ein breites Spektrum. Damit lässt sich eine Beleuchtung gestalten, die sich den wechselnden Anforderungen im Tagesverlauf anpasst, die menschliche Biologie unterstützt und die Funktionalität eines Raumes maximiert.

Die Technik hinter CCT-Streifen ist im Grundsatz einfach: Der Streifen enthält zwei Gruppen von LEDs – typischerweise warmweiße (2700-3000 K) und kaltweiße (5000-6500 K). Durch Variation der relativen Helligkeit zwischen diesen beiden Kanälen lässt sich jede dazwischenliegende Farbtemperatur erzeugen. Werden nur die warmen LEDs betrieben, erhalten Sie 2700 K. Werden nur die kalten betrieben, erhalten Sie 6500 K. Werden beide mit 50 % betrieben, entsteht etwa 4000 K Neutralweiß. Ein CCT-Controller regelt die Balance zwischen den beiden Kanälen präzise auf Basis der Eingabe des Nutzers.

Die wissenschaftliche Grundlage für Tunable-White-Beleuchtung beruht auf dem Verständnis, wie Licht den Menschen beeinflusst. Forschung hat belegt, dass die Farbtemperatur den zirkadianen Rhythmus, die Wachheit, die Stimmung und die Produktivität beeinflusst. Kühles, bläuliches Licht (5000-6500 K) unterdrückt die Melatoninproduktion und steigert die Wachheit – ideal am Morgen und bei konzentrierter Arbeit. Warmes, gelbliches Licht (2700-3000 K) fördert die Entspannung und bereitet den Körper auf die Ruhe vor – optimal am Abend. Durch die Anpassung der Farbtemperatur im Tagesverlauf kann Beleuchtung natürliche biologische Prozesse unterstützen, statt ihnen entgegenzuwirken.

Gewerblich haben CCT-Streifen in mehreren Bereichen Verbreitung gefunden: Gesundheitseinrichtungen nutzen Tunable White, um die Genesung von Patienten zu unterstützen und den Tagesrhythmus bei Menschen mit eingeschränktem Tageslicht zu regulieren. Büros setzen zirkadiane Beleuchtung ein, um die Wachheit und das Wohlbefinden der Mitarbeiter zu steigern. Hotels und Restaurants wechseln die Atmosphäre im Tagesverlauf – helles Kaltweiß beim Frühstück, neutrales Licht beim Geschäftsmittagessen, warmer Glanz zum Abendessen. Bildungseinrichtungen nutzen Tunable White, um Lernumgebungen je nach Aktivität zu optimieren. Und hochwertige Wohnprojekte integrieren CCT für höchsten Komfort und Wohlbefinden.

Technisches Verständnis – Aufbau und Funktion von CCT-Streifen

Für einen effektiven Einsatz von CCT-Streifen sind die technischen Feinheiten wichtig, die sie von herkömmlichen weißen Streifen und von RGB-Systemen unterscheiden.

Dual-Channel-Architektur

CCT-Streifen sind grundsätzlich Dual-Channel-Systeme. Während ein herkömmlicher weißer Streifen 2 Anschlüsse hat (+12 V und GND), besitzt ein CCT-Streifen 3 Anschlüsse: +12 V oder +24 V als gemeinsamen Pluspol, den WW-Kanal (Warmweiß) und den CW-Kanal (Kaltweiß). Manche Hersteller verwenden alternative Bezeichnungen wie 2700 K und 6500 K oder einfach W1 und W2. Im Inneren des Streifens sind warme und kalte LEDs je nach Gestaltungsphilosophie abwechselnd oder in getrennten Reihen angeordnet.

Varianten der LED-Anordnung: Beim alternierenden Design liegen warme und kalte LEDs Seite an Seite entlang des Streifens. Das ergibt die beste Farbmischung mit minimaler sichtbarer Trennung der Kanäle. Beim Reihendesign gibt es getrennte Reihen warmer und kalter LEDs. Diese sind günstiger zu fertigen, erfordern aber eine gute Diffusion, um sichtbare getrennte warme und kalte Zonen zu vermeiden. Das integrierte Chip-Design schließlich verwendet Dual-Chip-LEDs, bei denen warmer und kalter Emitter im selben Gehäuse sitzen – eine Premiumlösung mit hervorragender Durchmischung.

Leistung und Stromaufnahme: CCT-Streifen werden typischerweise bei voller Leistung (beide Kanäle maximal) angegeben, was in der Praxis selten vorkommt. Ein CCT-Streifen mit 12 W/m bedeutet 6 W/m warm + 6 W/m kalt. In der Praxis wird meist eine Mischleistung betrieben, sodass die tatsächliche Aufnahme je nach Farbtemperatur und Helligkeit zwischen 6 und 12 W/m schwankt. Dies muss bei der Dimensionierung des Netzteils berücksichtigt werden – ausgelegt wird auf die maximal mögliche Aufnahme, nicht auf den Durchschnitt.

Farbtemperaturmischung und Präzision

Die Qualität der Farbtemperaturmischung hängt von der Ausführung des Controllers ab. Einfache CCT-Controller bieten eine stufenweise Anpassung – vielleicht 5 bis 10 diskrete Einstellungen von Warm bis Kalt. Premium-Controller ermöglichen eine stufenlose, sanfte Anpassung per Regler mit Hunderten möglicher Mischpunkte. Die Wahrnehmung der Farbtemperatur ist nicht linear: Der Wechsel von 2700 K auf 3000 K (300 K Unterschied) ist deutlicher sichtbar als der Wechsel von 5500 K auf 5800 K (ebenfalls 300 K). Gute CCT-Controller gleichen diese Nichtlinearität in ihren Steuerkurven aus.

CRI über alle Farbtemperaturen ist ein Qualitätsmerkmal. Premium-CCT-Streifen halten über alle Farbtemperaturen einen konstant hohen CRI (>90). Günstige Streifen können an einem Extrem einen guten CRI haben (z. B. Warmweiß CRI 90), am anderen Extrem jedoch einen niedrigeren (Kaltweiß CRI 75). Prüfen Sie, ob die Spezifikationen den CRI an beiden Endpunkten angeben, wenn die Farbwiedergabe entscheidend ist.

CCT-Controller: Auswahl und Installation

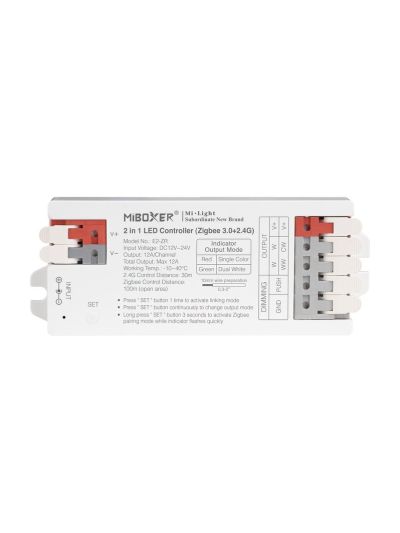

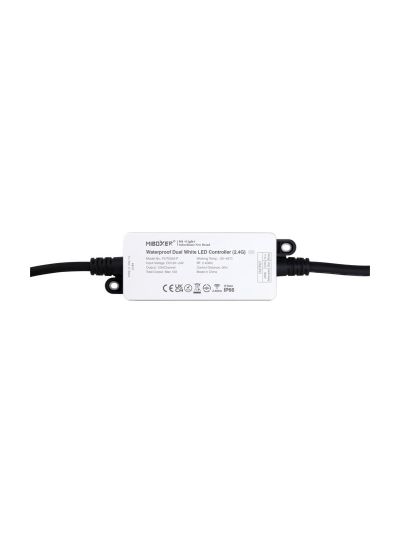

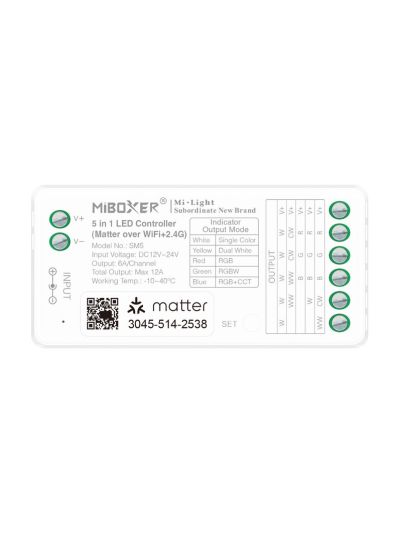

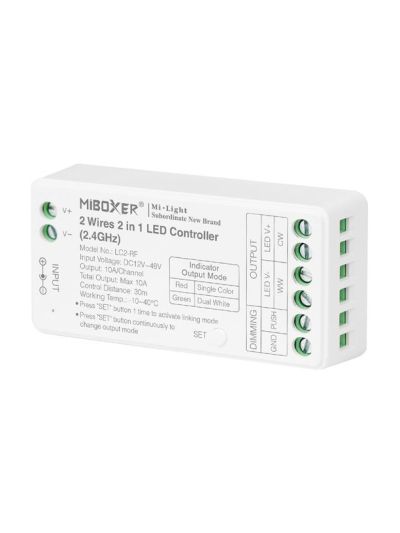

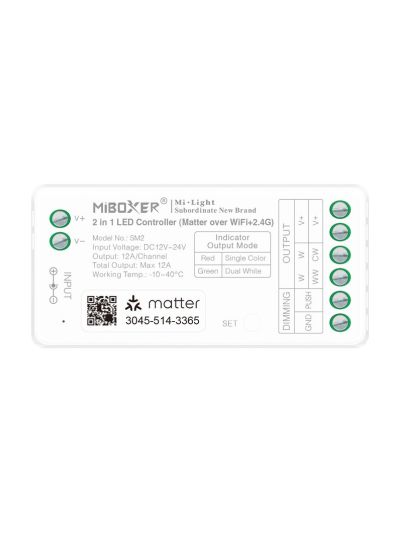

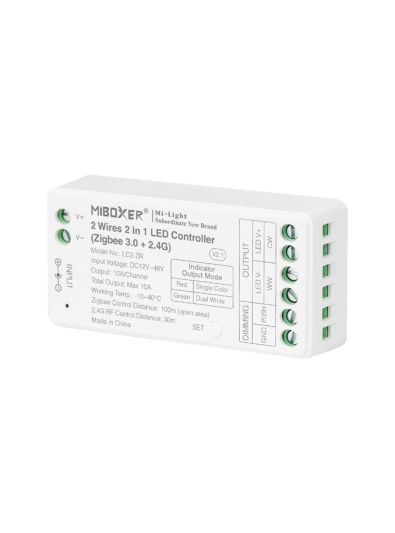

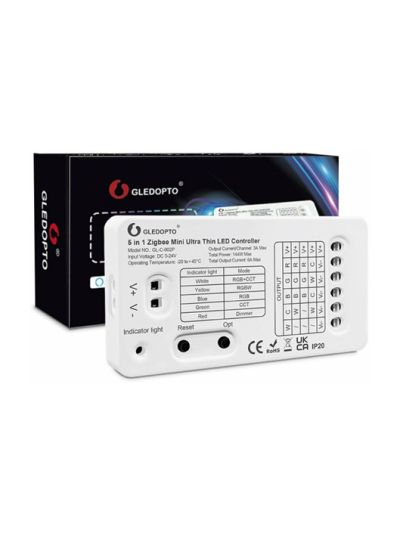

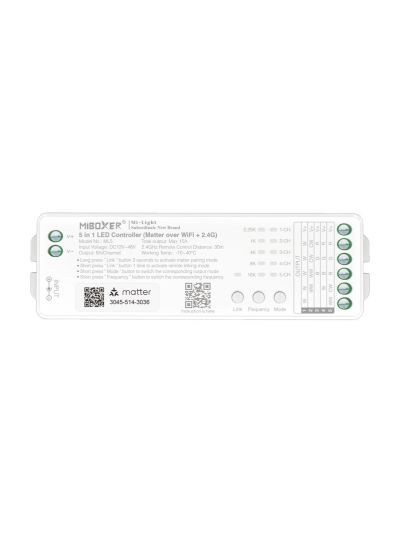

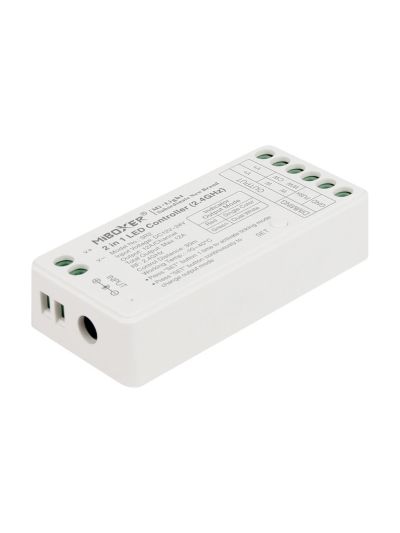

CCT-Streifen sind auf einen kompatiblen Controller angewiesen. Während ein herkömmlicher weißer Streifen direkt von einem Transformator betrieben werden kann, benötigt ein CCT-Streifen einen Dual-Channel-Controller, der die beiden weißen Kanäle ausbalanciert.

Best Practices bei der Installation

Dimensionierung des Netzteils: Das Netzteil muss die maximale gleichzeitige Aufnahme beider Kanäle berücksichtigen. Ein 5 Meter langer CCT-Streifen mit 12 W/m ergibt 60 W maximal. Wählen Sie mindestens ein 75-80-W-Netzteil. Bei langen Strecken oder mehreren Streifen an einem Netzteil berechnen Sie die Gesamtleistung und addieren 25 % Reserve. Wählen Sie CCT-kompatible LED-Treiber – manche Transformatoren werden ausdrücklich als „Tunable White“ oder „Dual Channel“ vermarktet und haben für CCT optimierte Funktionen.

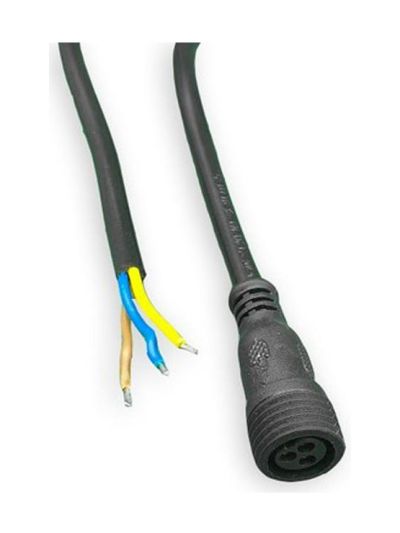

Verkabelung und Anschlüsse: Vom Controller zum Streifen führen 3 Leiter: gemeinsamer Plus (meist rotes Kabel), WW-Kanal (oft orange oder gelbe Markierung) und CW-Kanal (oft weiße oder blaue Markierung). Prüfen Sie die Zuordnung vor dem Anschluss anhand der Streifendokumentation. Vertauschte Anschlüsse von WW und CW führen zu einer invertierten Farbtemperatursteuerung (der Controller zeigt Warm, der Streifen leuchtet kalt) – verwirrend, aber nicht schädlich.

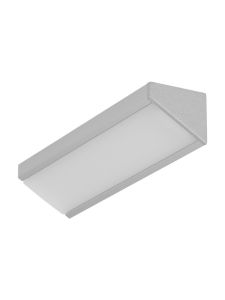

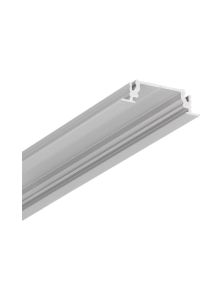

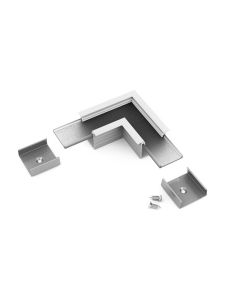

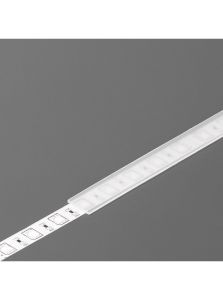

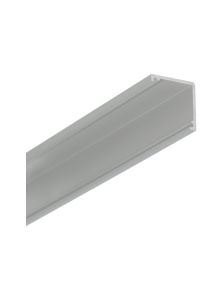

Diffusion ist besonders wichtig bei CCT-Streifen. Getrennte warme und kalte LEDs müssen optisch verschmelzen, damit die Farbtemperatur gleichmäßig wirkt. Aluminiumprofile mit satinierten Abdeckungen werden dringend empfohlen. Ohne Diffusion sind bei Zwischentemperaturen getrennte gelbe und blaue Punkte zu sehen, was die Optik beeinträchtigt.
