COB LED-Streifen – revolutionäre Chip-on-Board-Technologie

COB-LED-Streifen (Chip-On-Board) stellen eine grundlegende technische Weiterentwicklung im Design von LED-Streifen dar, die die wichtigsten ästhetischen Einschränkungen herkömmlicher SMD-Streifen (Surface Mount Device) überwindet. Während Standardstreifen einzelne sichtbare LEDs haben, die einen „Perlenketten“-Effekt mit deutlich hellen Punkten erzeugen, bieten COB-Streifen eine völlig kontinuierliche Beleuchtung, die an klassisches Neon erinnert – jedoch mit der Effizienz, Sicherheit und Flexibilität moderner LEDs.

Die Technik hinter COB ist sowohl einfach als auch ausgeklügelt. Anstatt fertig verpackte SMD-LED-Chips (5050, 2835 usw.) auf den Streifen zu montieren, werden mikroskopisch kleine LED-Chips direkt auf das Streifensubstrat gebondet, und zwar in extrem hoher Dichte – typischerweise 500–800 Chips pro Meter im Vergleich zu 60–240 SMD-LEDs pro Meter bei herkömmlichen Streifen. Diese Mini-Chips werden so dicht platziert, dass sie optisch zu einer durchgehend leuchtenden Fläche verschmelzen. Darüber wird eine gleichmäßige Phosphorschicht aufgetragen, die das blaue LED-Licht in die gewünschte Farbtemperatur umwandelt und für höchste Gleichmäßigkeit streut.

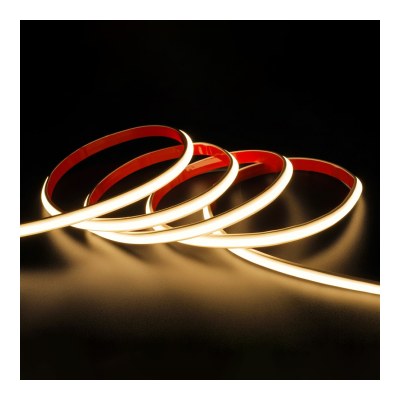

Das optische Ergebnis ist beeindruckend. Schalten Sie einen Standard-SMD-Streifen ein, sehen Sie deutliche LED-Punkte, getrennt durch dunkle Zwischenräume. Schalten Sie einen COB-Streifen ein, sehen Sie eine nahtlose Lichtlinie ohne einzelne Punkte – selbst bei genauer Betrachtung aus 10–20 cm Abstand. Diese ästhetische Eleganz macht COB-Streifen ideal für Anwendungen, bei denen das Erscheinungsbild des Streifens zählt: sichtbar montiert unter Küchenschränken, rund um Badezimmerspiegel, in Einzelhandels-Präsentationen, Museumsbeleuchtung und architektonischer Voutenbeleuchtung in hochwertigen Räumen.

Abgesehen von der Ästhetik bietet COB messbare Leistungsvorteile. Die hohe Chipdichte in Verbindung mit fortschrittlicher Phosphortechnologie erreicht einen höheren CRI (Color Rendering Index) – typisch 90–95+ im Vergleich zu 80–85 bei Standardstreifen. Diese überlegene Farbwiedergabe macht COB-Streifen besonders geeignet für Anwendungen, bei denen eine exakte Farbwahrnehmung entscheidend ist: Schminkspiegel, Kunstgalerien, hochwertiger Einzelhandel für Kleidung und Schmuck sowie professionelle Fotostudios, die eine genaue Farbdarstellung benötigen.

Technische Tiefenanalyse der COB-Konstruktion

Wer versteht, wie COB-Streifen aufgebaut sind und funktionieren, erhält Einblick in ihre besonderen Eigenschaften und den richtigen Einsatz.

Herstellungsprozess Chip-on-Board

Die Herstellung von COB-Streifen unterscheidet sich deutlich von SMD-Streifen. Der Prozess beginnt mit einem flexiblen Leiterplattensubstrat (PCB) – typischerweise 8–12 mm Breite für COB gegenüber 8–10 mm bei Standardstreifen. Dieses Substrat hat ultrafeine elektrische Leiterbahnen, die auf die Oberfläche gedruckt sind. Hunderte nackter LED-Chips (typischerweise blau emittierende Galliumnitrid-Chips mit je 0,2–0,5 mm) werden über ein Die-Bonding-Verfahren direkt auf dem Substrat platziert und befestigt. Wire-Bonding verbindet die Chips elektrisch mit den Leiterbahnen. Danach wird die Phosphorschicht aufgetragen – eine spezielle Silikon- oder Epoxidmatrix mit Phosphorpartikeln, die das blaue LED-Licht in die gewünschte Farbtemperatur umwandeln (Warmweiß, Neutralweiß, Kaltweiß). Diese Schicht wird äußerst gleichmäßig verteilt, damit die Farbausgabe konstant bleibt. Eine abschließende Schutzbeschichtung bietet mechanischen und Feuchtigkeitsschutz sowie zusätzliche Diffusion.

Das Ergebnis ist ein Streifen, bei dem die einzelnen Chips grundsätzlich unsichtbar sind – die Phosphorschicht erzeugt eine durchgehend leuchtende Fläche, sobald Strom anliegt. Die Dicke eines COB-Streifens beträgt typischerweise 2–3 mm und ist damit etwas dicker als bei Standardstreifen (~1,5 mm), bedingt durch die Phosphor- und Schutzschichten.

Lichtverteilung und Abstrahlwinkel

COB-Streifen haben eine deutlich andere Lichtverteilung als SMD-Streifen. Standard-SMD-LEDs strahlen von diskreten Punktquellen mit typisch 120° Abstrahlwinkel ab. Die kontinuierliche Flächenemission von COB ergibt etwa 180° Abstrahlwinkel – nahezu seitliche Ausleuchtung. Praktische Folge: COB-Streifen, die in Aluminiumprofilen oder Kanälen montiert werden, beleuchten einen breiteren Bereich und verringern den Bedarf an mehreren parallelen Streifen. Für die Unterbauleuchtung in der Küche bedeutet das eine bessere Arbeitsflächenabdeckung durch einen einzigen Streifen, der an der Schrankvorderkante montiert wird. Für Voutenbeleuchtung sorgt er für eine gleichmäßigere Wandausleuchtung.

Die Lichtgleichmäßigkeit, fotometrisch gemessen, zeigt bei COB-Streifen eine Abweichung von <5% über die leuchtende Fläche, verglichen mit 15-30% Abweichung bei Standardstreifen (mit Spitzen an den LED-Zentren und Tälern dazwischen). Diese Gleichmäßigkeit vermeidet den streifen- oder bandförmigen Eindruck, der entsteht, wenn das Licht von SMD-Streifen an Oberflächen reflektiert wird.

Wärmemanagement und Effizienz

Entgegen dem ersten Eindruck, obwohl COB in gleichem Raum deutlich mehr Chips unterbringt, ist das Wärmemanagement oft BESSER als bei hochdichten SMD-Streifen. Der Grund: Die LED-Chips sind direkt auf der Leiterplatte gebondet und schaffen einen engen thermischen Kontakt, der die Wärme effizient in die Kupferschichten der Leiterplatte ableitet. Bei SMD-Streifen werden die Chips zuerst in Kunststoff- oder Keramikgehäuse verpackt, was den Wärmewiderstand erhöht, bevor die Wärme die Leiterplatte erreicht. Der überlegene thermische Pfad von COB bedeutet, dass die Chips bei gleicher Leistungsdichte kühler laufen, was die Lebensdauer verlängert und die Leistung erhält.

Die Lichtausbeute (Lumen pro Watt) hochwertiger COB-Streifen liegt typischerweise bei 120–150 lm/W für Warmweiß und 140–170 lm/W für Kaltweiß – konkurrenzfähig mit oder überlegen gegenüber den besten SMD-Streifen. In Verbindung mit der ausgezeichneten thermischen Leistung liefert COB eine hohe Lichtausbeute aus einer kompakten Bauform, ohne übermäßige Wärmeentwicklung.

Installation und Best Practices für COB-Streifen

Die Installation von COB-Streifen teilt viele Schritte mit Standardstreifen, hat aber besondere Hinweise für optimale Ergebnisse.

Montageüberlegungen

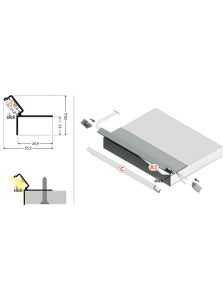

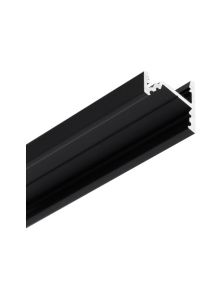

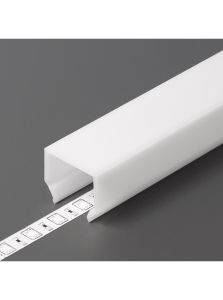

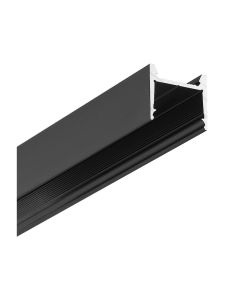

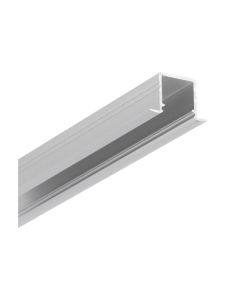

Aluminiumprofile – weniger kritisch, aber dennoch wertvoll: Bei SMD-Streifen werden Aluminiumprofile stark empfohlen, sowohl aus ästhetischen Gründen (die Diffusorabdeckung verdeckt die LED-Punkte) als auch aus thermischen Gründen. Bei COB-Streifen ist das ästhetische Argument weniger zwingend – die Streifen wirken bereits nahtlos ohne Profile. Die thermischen und schützenden Vorteile sind jedoch weiterhin wertvoll, besonders bei COB mit höherer Leistung (12 W/m+). Und die mechanische Stütze verhindert das Durchhängen bei Deckenmontage. Wenn COB ohne Profil montiert wird (direkt mit selbstklebender Rückseite auf der Oberfläche), sollte der Untergrund sauber, glatt und stabil sein. Die etwas dickere Konstruktion von COB bedeutet mehr Gewicht als bei Standardstreifen – zusätzliche Klebebasis oder Montageclips werden für Längen über 2 Meter empfohlen.

Kürzen und Zuschneiden: COB-Streifen können in der Regel im Abstand von 2,5–5 cm (je nach Produkt) an den markierten Schnittlinien gekürzt werden. Die Schnittstellen haben freiliegende Kupferpads für elektrische Anschlüsse. Verwenden Sie scharfe Schere oder einen speziellen LED-Streifenschneider für saubere Schnitte – unsaubere Schnitte können die Phosphorschicht an den Kanten beschädigen. Prüfen Sie nach dem Schneiden die Schnittkante: Die Phosphorschicht muss vollständig bis zur Kante reichen, ohne Lücken, die nackte Chips freilegen. Sind Lücken sichtbar, versiegeln Sie sie mit Silikon, um das Eindringen von Feuchtigkeit zu verhindern.
