PL-Lampen auf LED umrüsten: G24d, G24q, 2G7, 2G11 und G23 – 2 oder 4 Stifte, und was ist mit dem Vorschaltgerät?

PL-Lampen sind längliche Kompaktleuchtstofflampen mit einem Stecksockel am unteren Ende. Sollen sie durch LED ersetzt werden, stellen sich zwei Fragen: Welchen Sockel hat die alte Lampe – und was passiert mit dem Vorschaltgerät in der Leuchte? Hier erklären wir die Sockel G23, G24d, G24q, GX24q, 2G7 und 2G11, den Unterschied zwischen 2 und 4 Stiften und was SPL Lighting selbst zum Vorschaltgerät seiner LED-PL-Lampen schreibt.

Aktualisiert am 14. Oktober 2026 · Verfasst von unseren Lichtspezialisten

Die sechs Sockel: G23, G24d, G24q, GX24q, 2G7 und 2G11

Eine PL-Lampe hat kein Gewinde, sondern einen Stecksockel mit Stiften – die englische Wikipedia nennt das »plug-in base«. Der Sockelname ist deshalb das Erste, was Sie kennen müssen. Die sechs Sockel in diesem Artikel sind die, die unsere LED-PL-Lampen von SPL Lighting im Artikelnamen tragen.

Die deutsche Wikipedia hat eine Tabelle der Stecksockel (Artikel »Lampensockel«) mit Stiftabstand und Anzahl der Stifte. Hier die sechs Zeilen:

Sockel	Anzahl Stifte	Stiftabstand	Alternative Bezeichnung in der Tabelle
G23	2	23 mm	S
G24d	2	24 mm	D
G24q	4	24 mm	—
GX24q	4	24 mm	T/E PLUS
2G7	4	07 mm	S/E
2G11	4	11 mm	L

Beachten Sie, dass die Zahlen 23, 24, 7 und 11 in den Sockelnamen dem Stiftabstand in der Tabelle entsprechen: 23 mm bei G23, 24 mm bei G24d, G24q und GX24q, 7 mm bei 2G7 und 11 mm bei 2G11. G24d und G24q haben also denselben Abstand, aber nicht dieselbe Anzahl Stifte – und um diesen Unterschied geht es im nächsten Abschnitt.

Bei SPL Lighting steht in der Produktbeschreibung unter der Artikelnummer eine PL-Bezeichnung mit Watt in Klammern, z. B. »(PLD18W)« bei der G24d-Lampe 47-856, »(PLDE18W)« bei der G24q-Lampe 47-862, »(PLS11W)« sowohl bei der G23-Lampe 47-844 als auch bei der 2G7-Lampe 47-853 und »(PLL24W)« bei der 2G11-Lampe 47-826.

2 oder 4 Stifte – es geht um den Starter

Der Unterschied zwischen 2 und 4 Stiften stammt von den alten Kompaktleuchtstofflampen. Die englische Wikipedia erklärt es im Artikel über Kompaktleuchtstofflampen so: Es gibt »a bi-pin tube designed for conventional ballast, e.g. with G23 or G24d plug-in base, and a quad-pin tube designed for an electronic ballast or a conventional ballast with an external starter«. Und weiter: »A bi-pin tube contains an integrated starter, which obviates the need for external heating pins but causes incompatibility with electronic ballasts.«

Die deutsche Wikipedia beschreibt die 2-Stift-Ausführung so: Der Starter sitzt »in einem länglichen, quaderförmigen Block aus Kunststoff zwischen den beiden Stiftkontakten am Sockel der Lampe«, und die Leuchte braucht »ein konventionelles Vorschaltgerät (KVG, eine 50-Hz-Drosselspule)«. Zur 4-Stift-Ausführung heißt es, dass sich der Starter ebenso wie das Vorschaltgerät in der Leuchte befindet.

Für Sie bedeutet das:

• 2 Stifte (G23, G24d): Der kleine Kunststoffblock zwischen den Stiften der alten Kompaktleuchtstofflampe ist der Starter, und laut deutscher Wikipedia braucht die Leuchte ein konventionelles Vorschaltgerät.
• 4 Stifte (G24q, GX24q, 2G7, 2G11): Starter bzw. Elektronik sitzen in der Leuchte. Laut englischer Wikipedia kann die Leuchte ein elektronisches Vorschaltgerät oder ein konventionelles mit separatem Starter haben. Die Anzahl der Stifte allein verrät also nicht, welches von beiden Ihre Leuchte hat.

Wie Sie in einer Leuchtstoffleuchte einen Starter von einem elektronischen Vorschaltgerät unterscheiden, zeigen wir im Ratgeber zu LED-Röhren statt Leuchtstoffröhren.

G24d-1, G24d-2 oder G24d-3?

Die G24-Sockel gibt es in Varianten mit einer Zahl hinter dem Bindestrich, z. B. G24d-2. In der Wikipedia-Tabelle steht bei G24d: »Varianten: -1 (10 u. 13 Watt), -2 (18 Watt), -3 (26 Watt), -4 (42 Watt)«. Eine Fußnote zur Tabelle erklärt, was die Zahl bewirkt: »Die Zahl am Ende entscheidet darüber, wo sich der kleine Einsteckstift befindet. Bei G24d-1 ist dieser in der Mitte, bei G24d-2 links und bei G24d-3 rechts (entsprechend natürlich auch bei den G24q-Leuchtmitteln).«

Die Zahl bestimmt also die Lage des kleinen Kodierstifts, und laut Fußnote gilt das auch für G24q.

Die zwölf G24-Lampen von SPL in der Tabelle unten (47-856 bis 47-867) heißen im Artikelnamen und im Feld Sockel nur »G24d« oder »G24q« – ohne -1, -2 oder -3. Dasselbe gilt für die eigenen Produktseiten von SPL zu diesen zwölf Lampen. In Klammern schreibt SPL in der Produktbeschreibung »(PLD18W)« / »(PLDE18W)« bei den 6-W-Ausführungen und »(PLD26W)« / »(PLDE26W)« bei den 9-W-Ausführungen. Laut Wikipedia-Tabelle gehört eine 18-W-G24d zu -2 und eine 26-W zu -3. In welche Variante der Sockel der zwölf LED-Lampen passt, geben weder unsere Produktdaten noch die SPL-Produktseiten an. Schreiben Sie uns deshalb vor der Bestellung die Variante Ihrer alten Lampe.

Das Vorschaltgerät: was SPL zu den LED-Lampen schreibt

Die LED-PL-Lampen in diesem Artikel stammen alle von SPL Lighting. SPL hat dafür zwei Installationsanleitungen – eine für die 2-Stift-Lampen und eine für die 4-Stift-Lampen –, und auf den SPL-Produktseiten verlinken die G23- und G24d-Lampen auf die 2-Stift-Anleitung und die G24q-, GX24q-, 2G7- und 2G11-Lampen auf die 4-Stift-Anleitung. Die Anleitungen gibt es auf Englisch, Niederländisch, Deutsch und Französisch. Wir zitieren den englischen Text.

Die 2-Stift-Lampen (G23 und G24d)

Auf den SPL-Produktseiten steht bei allen »AC+CCG« im Namen, und in der Anleitung steht »CCG Ballast« auf der Seite zu »Fixtures with Electromagnetic Ballast«. Die Anleitung hat drei Abschnitte:

• Leuchte mit elektromagnetischem Vorschaltgerät: »Remove the old PL lamp.« und »Mount the LED PL lamp in the holder.«
• Leuchte mit elektronischem Vorschaltgerät: »Remove the old PL lamp and the ballast.« und »Connect the wires from the fixture directly to the LED PL lamp according to the enclosed diagram.« Das Vorschaltgerät muss raus.
• Leuchte ohne Vorschaltgerät: »Remove the old PL lamp.« und »Mount the LED PL lamp in the holder.«

Die 4-Stift-Lampen (G24q, GX24q, 2G7 und 2G11)

Hier steht auf den SPL-Produktseiten nur »AC« im Namen, und die 4-Stift-Anleitung hat zwei Abschnitte:

• Leuchte mit elektronischem Vorschaltgerät: »Remove the old PL lamp and the ballast.« und »Connect the wires from the fixture directly to the LED PL lamp according to the enclosed diagram.«
• Leuchte ohne Vorschaltgerät: »Remove the old PL lamp.« und »Connect the wires from the fixture directly to the LED PL lamp according to the enclosed diagram.«

Die englische Wikipedia schreibt über die alten 2-Stift-Röhren, dass sie nicht zu einem elektronischen Vorschaltgerät passen – im SPL-Abschnitt zum elektronischen Vorschaltgerät muss das Gerät raus. Zum elektromagnetischen Vorschaltgerät hat die 4-Stift-Anleitung keinen Abschnitt. Haben Sie eine 4-Stift-Lampe in einer Leuchte mit konventionellem Vorschaltgerät, schreiben Sie uns vor der Bestellung.

Jede Seite beider Anleitungen enthält den Satz »We advise you to have this item installed by a certified installer.« Und beide Anleitungen sagen: »Use this product only in dry areas.«

Wenn das Vorschaltgerät raus muss: was ein Umbau bedeutet

Die Lampe herausnehmen und eine neue einsetzen ist das eine. Das Vorschaltgerät auszubauen und die Leitungen direkt zur Fassung zu führen, ist etwas anderes: Dabei ändert sich die Konstruktion der Leuchte. Das kann bedeuten, dass das Vorschaltgerät entfernt wird, neue Klemmen, interne Leitungen oder Fassungen eingesetzt werden und die Verdrahtung geändert wird.

Eine umgebaute Leuchte ist nicht mehr das Produkt, das der Hersteller geprüft und mit CE gekennzeichnet hat. Wer umbaut, übernimmt die Verantwortung für die elektrische Sicherheit, und die alte Kennzeichnung sollte durch eine neue mit Bemessungsspannung und Bemessungsleistung ersetzt werden (z. B. 230 V 10 W). Der Eingriff in die Leuchte und der Anschluss an die feste Installation gehören deshalb in die Hände einer Elektrofachkraft; Arbeiten an der Hausinstallation sind nach NAV § 13 einem eingetragenen Elektroinstallationsbetrieb vorbehalten.

Wir empfehlen, das Vorschaltgerät von einer Elektrofachkraft ausbauen und die Fassung anschließen zu lassen – SPL selbst empfiehlt einen »certified installer«. Mehr zum Umbau von Leuchtstoffleuchten und dazu, wer was machen darf, finden Sie im Ratgeber zu LED-Röhren, Längen und Startern.

Die LED-PL-Lampen von SPL in Zahlen

Die Tabelle zeigt die LED-PL-Lampen von SPL Lighting in unserem Sortiment: 17 Ausführungen, jede in drei Farbtemperaturen – 3000K, 4000K und 6500K. In der Spalte SPL steht die PL-Bezeichnung, die in der Produktbeschreibung auf der SPL-Produktseite in Klammern angegeben ist. Verbrauch, Lumen und Größe stammen aus den Spezifikationen auf unseren Produktseiten.

Sockel (Stifte)	SPL	Verbrauch	Lumen 3000K / 4000K / 6500K	Größe
G23 (2)	PLS7W	3W	390 / 390 / 390	B:32mm x T:21mm x H:134mm
G23 (2)	PLS9W	4.5W / 5W / 4.5W	580 / 620 / 620	B:32mm x T:21mm x H:159mm
G23 (2)	PLS11W	5W	700 / 730 / 730	B:32mm x T:21mm x H:218mm
G24d (2)	PLD18W	6W	850 / 880 / 880	Ø:34mm x H:143mm
G24d (2)	PLD26W	9W	1280 / 1360 / 1360	Ø:34mm x H:168mm
G24q (4)	PLDE18W	6W	850 / 880 / 880	Ø:34mm x H:143mm
G24q (4)	PLDE26W	9W	1280 / 1360 / 1360	Ø:34mm x H:168mm
GX24q (4)	PLTE32W	10W	1350 / 1450 / 1450	B:49mm x T:45mm x H:140mm
GX24q (4)	PLTE42W	13W	1750 / 1890 / 1890	B:49mm x T:45mm x H:165mm
2G7 (4)	PLS7W	3W	390 / 390 / 390	B:37mm x T:21mm x H:121mm
2G7 (4)	PLS9W	4.5W	580 / 620 / 620	B:37mm x T:21mm x H:146mm
2G7 (4)	PLS11W	5W	700 / 730 / 730	B:37mm x T:21mm x H:205mm
2G11 (4)	PLL18W	8W	950 / 1000 / 1000	B:44mm x T:23mm x H:230mm
2G11 (4)	PLL24W	12W	1500 / 1550 / 1550	B:44mm x T:23mm x H:320mm
2G11 (4)	PLL36W	18W	2200 / 2300 / 2300	B:44mm x T:23mm x H:410mm
2G11 (4)	PLL40W	20W	2500 / 2600 / 2600	B:44mm x T:23mm x H:530mm
2G11 (4)	PLL55W	24W	3100 / 3300 / 3300	B:44mm x T:23mm x H:530mm

Alle haben eine Farbwiedergabe von 80, Schutzart IP20, sind für den Innenbereich bestimmt und nicht dimmbar – in allen Artikelnamen steht »Nicht dimmbar«.

So finden Sie die richtige Lampe

1. Lesen Sie den Sockel der alten Lampe ab. G23, G24d, G24q, GX24q, 2G7 oder 2G11 – und bei G24 auch die Zahl hinter dem Bindestrich.
2. Zählen Sie die Stifte. Unter den sechs Sockeln: 2 Stifte sind G23 oder G24d, 4 Stifte sind G24q, GX24q, 2G7 oder 2G11.
3. Lesen Sie die Leistung der alten Lampe ab und vergleichen Sie sie mit der Spalte SPL in der Tabelle oben.
4. Messen Sie die Länge. Die LED-Lampe muss in die Leuchte passen. Die Höhe steht im Feld Größe.
5. Wählen Sie die Farbtemperatur. Jede Ausführung gibt es in 3000K, 4000K und 6500K.
6. Klären Sie das Vorschaltgerät. 2 Stifte und elektromagnetisches Vorschaltgerät: Laut SPL-Anleitung alte Lampe heraus, LED-Lampe hinein. Elektronisches Vorschaltgerät: Laut beiden Anleitungen muss es ausgebaut werden – das ist ein Umbau der Leuchte, den wir von einer Elektrofachkraft ausführen lassen würden. 4 Stifte und konventionelles Vorschaltgerät: Dazu hat die SPL-Anleitung keinen Abschnitt, schreiben Sie uns. Ohne Vorschaltgerät: Bei 2 Stiften lauten die Schritte laut SPL-Anleitung alte Lampe heraus, LED-Lampe hinein. Bei 4 Stiften werden die Leitungen der Leuchte laut SPL-Anleitung direkt an die LED-Lampe angeschlossen – auch das sollte eine Elektrofachkraft machen.

Wenn Sie beim Sockel unsicher sind, schicken Sie uns ein Foto des Sockels der alten Lampe, dann helfen wir Ihnen, die passende LED-Lampe zu finden.

Sechs LED-PL-Lampen aus dem Artikel

Eine Lampe pro Sockel, alle in 3000K. Der Text auf den Karten stammt aus den Spezifikationen der Produktseite und aus den Artikelnamen. Jede gibt es auch in 4000K und 6500K.

• G24d - SPL PLC 2pin - Opal - Ø:34mm - 850lm - 3000K - CRI 80 - Nicht dimmbarSockel: G24d · Verbrauch: 6W · Lumen: 850 · Farbtemperatur: 3000K · Größe: Ø:34mm x H:143mm.SPL Lighting · 47-856
• G24q - SPL PLC 4pin - Opal - Ø:34mm - 850lm - 3000K - CRI 80 - Nicht dimmbarSockel: G24q · Verbrauch: 6W · Lumen: 850 · Farbtemperatur: 3000K · Größe: Ø:34mm x H:143mm.SPL Lighting · 47-862

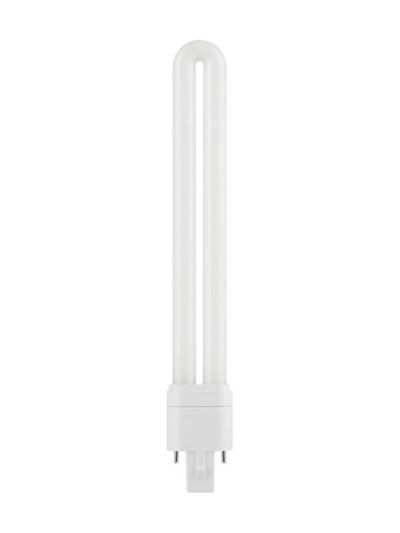

• G23 - SPL PLS 2pin - Opal - Ø:32mm - 700lm - 3000K - CRI 80 - Nicht dimmbarSockel: G23 · Verbrauch: 5W · Lumen: 700 · Farbtemperatur: 3000K · Größe: B:32mm x T:21mm x H:218mm.SPL Lighting · 47-844

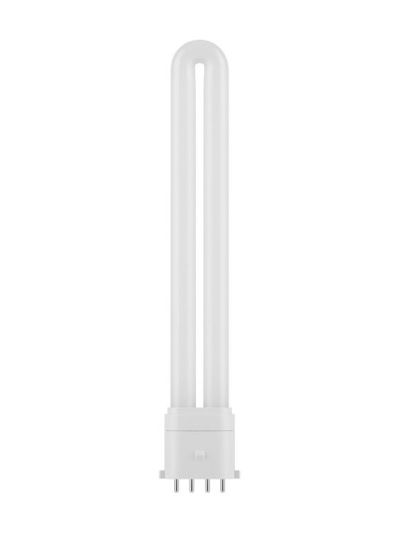

• 2G7 - SPL PLS 2G7 4pin - Opal - Ø:37mm - 700lm - 3000K - CRI 80 - Nicht dimmbarSockel: 2G7 · Verbrauch: 5W · Lumen: 700 · Farbtemperatur: 3000K · Größe: B:37mm x T:21mm x H:205mm.SPL Lighting · 47-853

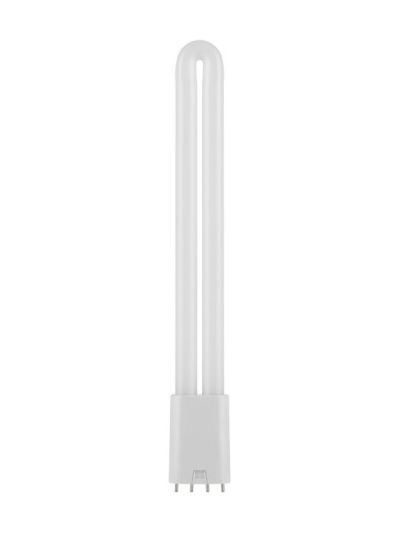

• 2G11 - SPL PLL 2G11 4pin - Opal - Ø:44mm - 1500lm - 3000K - CRI 80 - Nicht dimmbarSockel: 2G11 · Verbrauch: 12W · Lumen: 1500 · Farbtemperatur: 3000K · Größe: B:44mm x T:23mm x H:320mm.SPL Lighting · 47-826

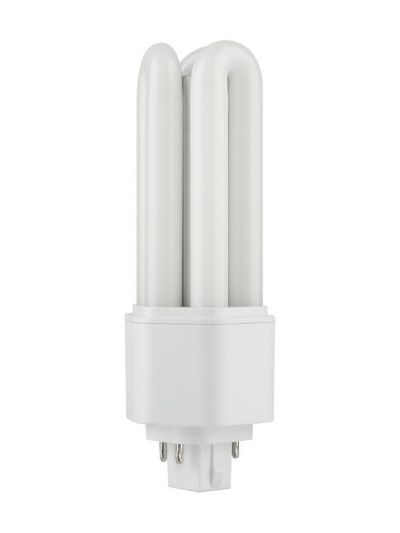

• GX24q - SPL PLT 4pin - Opal - Ø:49mm - 1350lm - 3000K - CRI 80 - Nicht dimmbarSockel: GX24q · Verbrauch: 10W · Lumen: 1350 · Farbtemperatur: 3000K · Größe: B:49mm x T:45mm x H:140mm.SPL Lighting · 47-868

Häufige Fragen zu PL-Lampen und LED

Was ist der Unterschied zwischen G24d und G24q?

G24d hat 2 Stifte und G24q 4, beide mit 24 mm Stiftabstand laut Tabelle der deutschen Wikipedia. Eine alte Kompaktleuchtstofflampe mit 2 Stiften hat den Starter eingebaut und ist für ein konventionelles Vorschaltgerät gedacht; eine mit 4 Stiften ist laut englischer Wikipedia für ein elektronisches Vorschaltgerät oder ein konventionelles mit separatem Starter gedacht. In Klammern in den SPL-Produktbeschreibungen steht PLD bei den G24d-Lampen und PLDE bei den G24q-Lampen.

Kann eine LED-PL-Lampe am alten Vorschaltgerät bleiben?

Das hängt von Lampe und Vorschaltgerät ab. Für unsere LED-PL-Lampen von SPL Lighting hat die SPL-Anleitung für die 2-Stift-Lampen (G23 und G24d) einen Abschnitt über Leuchten mit elektromagnetischem Vorschaltgerät, und dort lauten die Schritte: alte Lampe heraus, LED-Lampe hinein. Hat die Leuchte ein elektronisches Vorschaltgerät, muss es raus, und die Leitungen werden direkt an die LED-Lampe angeschlossen. Dasselbe steht in der Anleitung für die 4-Stift-Lampen (G24q, GX24q, 2G7 und 2G11). Die 4-Stift-Anleitung hat keinen Abschnitt zum elektromagnetischen Vorschaltgerät.

Was bedeuten -1, -2 und -3 bei G24d-2?

Die Zahl bestimmt, wo der kleine Kodierstift am Sockel sitzt. Laut Tabelle der deutschen Wikipedia gehört -1 zu 10 und 13 W, -2 zu 18 W und -3 zu 26 W, und die Fußnote sagt, dass die Lage des Kodierstifts bei G24q demselben System folgt. Die zwölf G24-Lampen von SPL in der Tabelle heißen im Artikelnamen nur G24d oder G24q – schreiben Sie uns deshalb vor der Bestellung die Variante Ihrer alten Lampe.

Sind die LED-PL-Lampen dimmbar?

Nein. Alle LED-PL-Lampen von SPL Lighting in unserem Sortiment sind in den Spezifikationen als nicht dimmbar angegeben, und im Artikelnamen steht »Nicht dimmbar«.
