Flache Einbaustrahler mit geringer Einbautiefe: Einbauspots für Decken mit wenig Platz über dem Gipskarton – so wählen Sie richtig

Ist über der Deckenplatte nur wenig Platz, entscheidet die Einbautiefe des Strahlers, ob er dort hineinpasst. Hier zeigen wir Ihnen, wie Sie den Platz messen, mit welcher Angabe auf der Produktseite Sie das Maß vergleichen und welche der vier HiluX-Modelle in unserer Kategorie für geringe Einbautiefe bei 10, 34 oder 39 mm passen. Und warum Sie auch an den Treiber denken sollten.

Aktualisiert am 23. Oktober 2026 · Verfasst von den Lichtexperten von Lichtbirne.de

Kurze Antwort: Messen Sie die Höhe von der Deckenunterseite bis zum ersten Hindernis – genau dort, wo das Loch hinkommen soll. Die Stärke der Deckenplatte zählt mit. Vergleichen Sie das Maß mit der Angabe unter „Einbautiefe (mm)“ in den technischen Daten auf der Produktseite. In unserer Kategorie Einbaustrahler mit geringer Einbautiefe finden Sie vier HiluX-Modelle: D1 Gen3 mit 10 mm, D3 Tilt360 mit 34 mm sowie D8 Tilt360 und DS8 mit 39 mm. Haben Sie mindestens 10, aber weniger als 34 mm, ist D1 Gen3 laut den Angaben das einzige der vier Modelle, das passt. D1 Gen3 ist ein 12-V-Spot, und in der Beschreibung des 4er-Packs mit Treiber (02-415) heißt es: „er benötigt einen Treiber“.

Die Kurzfassung

Am Loch messen. Von der Deckenunterseite senkrecht nach oben bis zum ersten Hindernis – an jedem Loch, das Sie bohren möchten. Die Stärke der Deckenplatte zählt mit.
„Einbautiefe (mm)“ verwenden. Bei D3 Tilt360 und D8 Tilt360 steht im Feld „Größe“ zusätzlich eine Höhe (H). Sie ist 2 mm größer – vergleichen Sie den Platz mit der Einbautiefe.
10, 34 oder 39 mm. Ab 10 mm: D1 Gen3. Ab 34 mm: zusätzlich D3 Tilt360. Ab 39 mm: zusätzlich D8 Tilt360 und DS8.
Der Treiber. D1 Gen3 ist ein 12-V-Spot und benötigt einen Treiber. Bei einem D3- und einem D8-Pack liegen laut Beschreibung zu jedem Spot ein Treiber und eine Anschlussdose bei, und die Produktfotos von D3 Tilt360, D8 Tilt360 und DS8 in diesem Artikel zeigen den Spot mit Kabel zu zwei schwarzen Boxen. Planen Sie auch für diese einen Platz ein.
Dämmung. Bei D3 Tilt360 und D8 Tilt360 steht „Direkt in Dämmung: Ja“. Bei D1 Gen3 und DS8 geben unsere Produktdaten das nicht an – fragen Sie uns vorher.

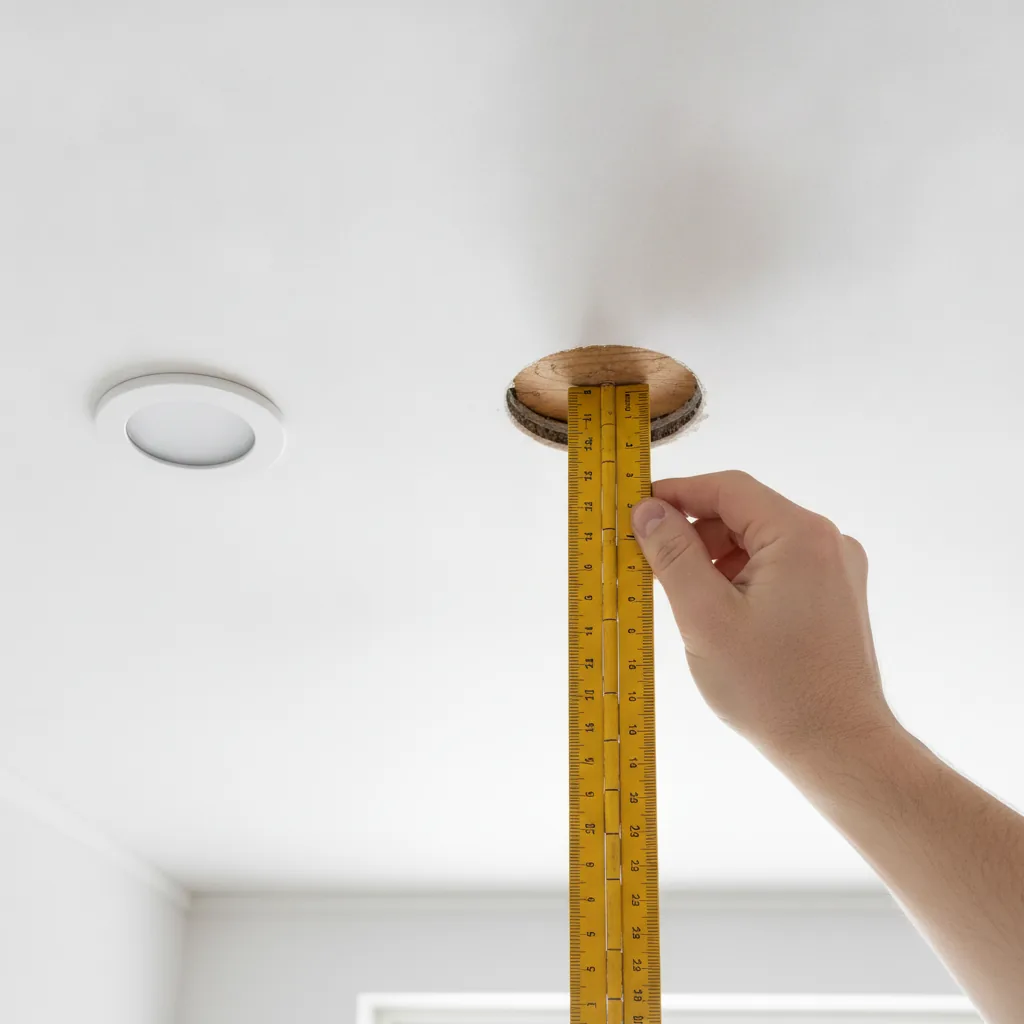

Eine Hand hält einen gelben Zollstock an ein rundes Loch in einer weißen Decke. Links sitzt ein weißer, runder Einbaustrahler in der Decke — Messen Sie den Platz am Loch, bevor Sie einen Einbaustrahler auswählen. Illustration – das Bild zeigt keine bestimmten Produkte.

So messen Sie den Platz in der Decke

Ein Einbaustrahler muss genau dort in die Decke passen, wo das Loch sitzt. Dieses Maß kennen nur Sie – deshalb ist es das Erste, was Sie ermitteln sollten:

Sitzt dort bereits ein Spot, nehmen Sie ihn heraus und messen Sie durch das Loch: von der Deckenunterseite senkrecht nach oben bis zum ersten Hindernis. Wie Sie einen alten Spot austauschen und was Sie selbst machen dürfen, lesen Sie im Ratgeber zur Montage von Einbaustrahlern.
Kommen Sie von oben heran, etwa vom Dachboden aus, messen Sie den Platz über der Deckenplatte an der Stelle, an der das neue Loch entstehen soll, und rechnen Sie die Stärke der Deckenplatte hinzu.
Messen Sie an jedem Loch, nicht nur an einer Stelle der Decke.
Notieren Sie das kleinste Maß. Nach dieser Zahl wählen Sie den Einbaustrahler aus.

Viele haben ein Höchstmaß vor Augen, etwa „Einbauhöhe max. 45 mm“. Haben Sie ein solches Maß, starten Sie in der Kategorie Einbaustrahler mit geringer Einbautiefe. Bei unserer Durchsicht der Kategorie war 39 der höchste Wert im Feld „Einbautiefe (mm)“ – bei 45 mm passen laut den Angaben alle vier Modelle.

Einbautiefe, Einbauhöhe und H: Welche Zahl gilt?

Die Zahl, die Sie brauchen, steht in den technischen Daten auf der Produktseite unter „Einbautiefe (mm)“. Bei den vier Modellen der Kategorie sind das 10 (HiluX D1 Gen3), 34 (HiluX D3 Tilt360) und 39 (HiluX D8 Tilt360 und HiluX DS8).

Das Feld „Größe“ kann verwirren, weil es bei zwei der Modelle zwei Höhen nennt. Bei D3 Tilt360 steht dort „Ø:72 x H:36mm (Einbautiefe 34mm) Deckenausschnitt: Ø55mm“, bei D8 Tilt360 „Ø:90 x H:41mm (Einbautiefe 39mm) Deckenausschnitt: 68-83mm“. H ist also bei beiden 2 mm größer als die Einbautiefe. Das Datenblatt zum D3 Tilt360 in Weiß 2700K (80-853-2700-hvid), das auf der Produktseite unter „Zugehörige Dateien“ liegt, nennt „Recessed Height 34mm“ – dieselbe Zahl wie die Einbautiefe. Auf der Zeichnung im selben Datenblatt sind die 34 mm von der Oberseite des Spotrands bis zur Oberkante des Spots gemessen. Der Rand ist 72 mm breit und das Loch 55 mm, sodass der Rand unterhalb der Decke bleibt und an der Deckenunterseite anliegt. Deshalb zählt die Stärke der Deckenplatte mit, und deshalb messen Sie von der Deckenunterseite. Dasselbe zeigen die Zeichnungen in den Datenblättern zum D8 Tilt360 in Weiß 2700K (80-859-2700-hvid) und zum DS8 in Weiß (80-860-hvid) mit 39 mm sowie zum D1 Gen3 in Weiß 2700K (80-851-2700-hvid) mit 10 mm.

Ihnen begegnet auch das Wort Einbauhöhe. Im Produkttext zum D3 Tilt360 in Weiß 2700K (80-853-2700-hvid) ist von einer „geringen Einbauhöhe von 34mm“ die Rede, und beim DS8 steht unter „Größe“ „Ø90 x 39mm (Einbauhöhe)“. In beiden Fällen ist es dieselbe Zahl wie unter „Einbautiefe (mm)“.

10, 34 oder 39 mm: Welche Einbaustrahler passen zu Ihrem Platz?

Kennen Sie Ihr kleinstes Maß ab Deckenunterseite, können Sie die Antwort direkt am Feld „Einbautiefe (mm)“ der vier Modelle in der Kategorie ablesen:

Skizze einer Decke in der Seitenansicht mit vier Einbaustrahlern, die Höhen im selben Maßstab gezeichnet und ab Deckenunterseite gemessen: HiluX D1 Gen3 10 mm, HiluX D3 Tilt360 34 mm, HiluX D8 Tilt360 39 mm und HiluX DS8 39 mm. Gestrichelte Linien markieren 10, 34 und 39 mm — Die Zahlen stammen aus dem Feld „Einbautiefe (mm)“, gemessen ab Deckenunterseite. Form der Spots und Stärke der Deckenplatte sind vereinfacht dargestellt; gezeichnet ist nur die Tiefe der Spots selbst.

Unter 10 mm: keines der vier Modelle.
Von 10 bis 33 mm: HiluX D1 Gen3.
Von 34 bis 38 mm: D1 Gen3 und HiluX D3 Tilt360.
39 mm oder mehr: alle vier – auch HiluX D8 Tilt360 und HiluX DS8.

Die Zahlen beziehen sich auf die Spots selbst. Ist Ihr Maß knapp, oder liegt noch etwas anderes im Hohlraum, fragen Sie uns, bevor Sie das Loch schneiden. Haben Sie mehr Platz, kommen andere Spots infrage: Der HiluX D7 Gen2 hat im selben Feld 47 und der Einzelspot HiluX D10 Einbaustrahler 62. Sie gehören nicht zur Kategorie für geringe Einbautiefe.

Wie sich die Modelle bei Licht, Lochmaß und Steuerung unterscheiden, erklären wir im Ratgeber zu den HiluX-Spots. Hier geht es nur um den Platz.

Auch der Treiber braucht Platz

Das Feld „Einbautiefe (mm)“ bezieht sich auf den Spot. Achten Sie auch auf das Zubehör, das dazugehört:

HiluX D1 Gen3. Im Feld „Leuchtmittel“ steht „12-V-Möbelspot“. In der Beschreibung des D1 Gen3 4er-Packs inkl. Treiber in Weiß 2700K (02-415) heißt es, dass es sich um einen 12-V-Spot handelt, dass „er einen Treiber benötigt“ und dass „der Treiber 1–4 Spots versorgt“. Kaufen Sie D1 Gen3 einzeln, gibt es den Treiber als HiluX D1 Gen3 LED-Treiber 1-4 Spot - Dimmbar (80-851-driver).
HiluX D3 Tilt360 und D8 Tilt360. Beide gibt es im 3er- und 6er-Pack. Laut Beschreibung des D3 Tilt360 3er-Packs in Weiß 2700K (02-419) liegen jedem Spot ein Treiber und eine Anschlussdose bei, und dasselbe steht in der Beschreibung des D8 Tilt360 3er-Packs in Weiß 2700K (02-427). Das Produktfoto zum D3 Tilt360 und D8 Tilt360 in Weiß 2700K (80-853-2700-hvid und 80-859-2700-hvid) zeigt den Spot mit Kabel zu zwei schwarzen Boxen, und die Datenblätter der beiden nennen „Output Voltage 36V“.
HiluX DS8. Das Produktfoto zum DS8 in Weiß (80-860-hvid) zeigt den Spot mit Kabel zu zwei schwarzen Boxen, eine davon mit Shelly-Logo, und das Datenblatt nennt „Output Voltage 30V~38V“.

Die Datenblätter unter „Zugehörige Dateien“ enthalten bemaßte Zeichnungen der Boxen. Beim D3 Tilt360 in Weiß 2700K (80-853-2700-hvid) messen sie 72 × 33 × 22 mm und 73 × 40,5 × 26,5 mm. Beim D8 Tilt360 in Weiß 2700K (80-859-2700-hvid) sind es 72 × 33 × 22 mm und 93 × 56 × 27,5 mm. Beim DS8 in Weiß (80-860-hvid) misst eine der Boxen 100 × 43 × 22 mm. Der Treiber für D1 Gen3 ist laut Zeichnung im Datenblatt zum HiluX D1 Gen3 LED-Treiber 1-4 Spot - Dimmbar (80-851-driver) 111 mm lang und 28 mm hoch. Sollen die Boxen im Hohlraum liegen, vergleichen Sie ihre Maße mit Ihrem Platz – und fragen Sie uns, wenn Sie unsicher sind.

Flacher Hohlraum mit Dämmung

Liegt Dämmung im Hohlraum, sehen Sie in den technischen Daten nach dem Feld „Direkt in Dämmung“. Es steht bei allen D3-Tilt360- und D8-Tilt360-Artikeln der Kategorie auf „Ja“. Bei D1 Gen3 und DS8 fehlt das Feld, und das Wort Dämmung kommt in ihren Produktdaten nicht vor – fragen Sie uns, bevor sie abgedeckt werden. Warum das wichtig ist, erklären wir im Ratgeber Dürfen LED-Spots direkt in Dämmung montiert werden?

Vier Einbaustrahler aus der Kategorie

Ein Artikel pro Modell, in Weiß und 2700K, sofern verfügbar. Der Text auf den Karten stammt aus den Produktnamen und den technischen Daten auf der Produktseite.

Häufige Fragen zu flachen Einbaustrahlern

Was ist die geringste Einbautiefe in der Kategorie?

10 mm. Das ist der HiluX D1 Gen3, sowohl einzeln als auch im 4er-Pack mit Treiber. Der nächste Wert in der Kategorie sind 34 mm beim HiluX D3 Tilt360.

Ist die Einbauhöhe dasselbe wie die Einbautiefe?

Beim D3 Tilt360 in Weiß 2700K und beim DS8 ist es dieselbe Zahl. Im Produkttext zum D3 Tilt360 in Weiß 2700K (80-853-2700-hvid) ist von einer „geringen Einbauhöhe von 34mm“ die Rede, und das Feld „Einbautiefe (mm)“ nennt 34. Beim DS8 steht unter „Größe“ „Ø90 x 39mm (Einbauhöhe)“ und unter „Einbautiefe (mm)“ 39. Vorsicht beim H-Wert unter „Größe“ bei D3 Tilt360 und D8 Tilt360: Er ist 2 mm größer als die Einbautiefe.

Zählt die Stärke der Deckenplatte mit?

Ja. Auf der Zeichnung im Datenblatt zum D3 Tilt360 in Weiß 2700K (80-853-2700-hvid) sind die 34 mm von der Oberseite des Spotrands gemessen, und der Rand ist breiter als das Loch, sodass er an der Deckenunterseite anliegt. Die Zeichnungen zu D1 Gen3, D8 Tilt360 und DS8 messen auf dieselbe Weise. Messen Sie deshalb von der Deckenunterseite bis zum ersten Hindernis.

Wo finde ich die Einbautiefe auf der Produktseite?

In den technischen Daten unter „Einbautiefe (mm)“. Bei den Einzelspots der Kategorie liegt außerdem ein Datenblatt unter „Zugehörige Dateien“. Im Datenblatt zum D8 Tilt360 in Weiß 2700K (80-859-2700-hvid) steht „Recessed Height 39mm“ – dieselbe Zahl wie im Feld.

Weiterlesen

Möchten Sie zwischen den HiluX-Modellen nach Licht und Lochmaß wählen, lesen Sie den Ratgeber zu den HiluX-Spots. Um Lochsäge, den Austausch alter Spots und das, was Sie selbst machen dürfen, geht es im Ratgeber zur Montage von Einbaustrahlern. Anzahl und Platzierung berechnen Sie mit dem Spotplaner. Weitere Ratgeber finden Sie in unserer Ratgeber-Übersicht.
