Einbaustrahler montieren: Lochmaß, Lochsäge und Austausch – und was Sie selbst dürfen

Ein Einbaustrahler muss an drei Stellen passen: ins Loch, in den Hohlraum über der Decke und zu den Regeln, wer ihn anschließen darf. Die ersten beiden sind Maße, die Sie vor dem Kauf finden – sie stehen in den Spezifikationen auf der Produktseite unter »Passt in Loch (mm)« und »Einbautiefe (mm)«, sofern angegeben. Bei den hier vorgestellten Strahlern reicht das Lochmaß von 55 bis 95 mm (unsere Produktdaten, 26. September 2026). Das Dritte ist eine Frage der Vorschriften – hier halten wir uns an die Grundsätze und raten nicht.

Aktualisiert am 12. Oktober 2026 · Verfasst von unseren Lichtspezialisten

Drei Maße vor dem Sägen: Loch, Tiefe und Dämmung

Auf der Produktseite eines Einbaustrahlers stehen die Spezifikationen in einer Tabelle. Drei Zeilen entscheiden, ob der Strahler in Ihre Decke passt:

• Passt in Loch (mm) – der Durchmesser des Lochs, in dem der Strahler sitzen soll. Diesen Durchmesser braucht die Lochsäge.
• Einbautiefe (mm) – wie viel Platz der Strahler über der Deckenplatte braucht.
• Direkt in Dämmung – ob der Strahler laut unseren Produktdaten direkt in der Dämmung sitzen darf.

Die Tabelle ist eine Auswahl: sechs HiluX-Modelle und zehn Miboxer-Downlights aus unserem Sortiment, mit den drei Feldern plus dem Feld »Lichtquelle« (unsere Produktdaten, 26. September 2026). Jede HiluX-Zeile umfasst die einzelnen Strahler in allen Farben und Farbtemperaturen, in denen es das Modell gibt; die Werte sind für alle gleich. Ein Gedankenstrich bedeutet, dass das Feld in unseren Produktdaten nicht ausgefüllt ist.

Drei Dinge fallen auf. Die Lochmaße reichen von 55 bis 95 mm, ein Loch für einen Strahler passt also nicht automatisch für einen anderen. Die Einbautiefe reicht von 10 mm (D1 Gen3, im Feld »Lichtquelle« als 12-V-Möbelspot geführt) bis 62 mm (D10), der Hohlraum über der Decke kann also die Wahl entscheiden. Und bei den Miboxer-Downlights in der Tabelle steht das Feld »Einbautiefe (mm)« nicht in den Spezifikationen – fragen Sie uns, bevor Sie sägen.

Möchten Sie zwischen den HiluX-Modellen nach Licht und Design wählen, stellt der Ratgeber zu den HiluX-Strahlern die Serie Modell für Modell vor. Das Sortiment sehen Sie in der Kategorie Einbaustrahler, und bei wenig Hohlraum starten Sie bei Einbaustrahlern mit geringer Einbautiefe.

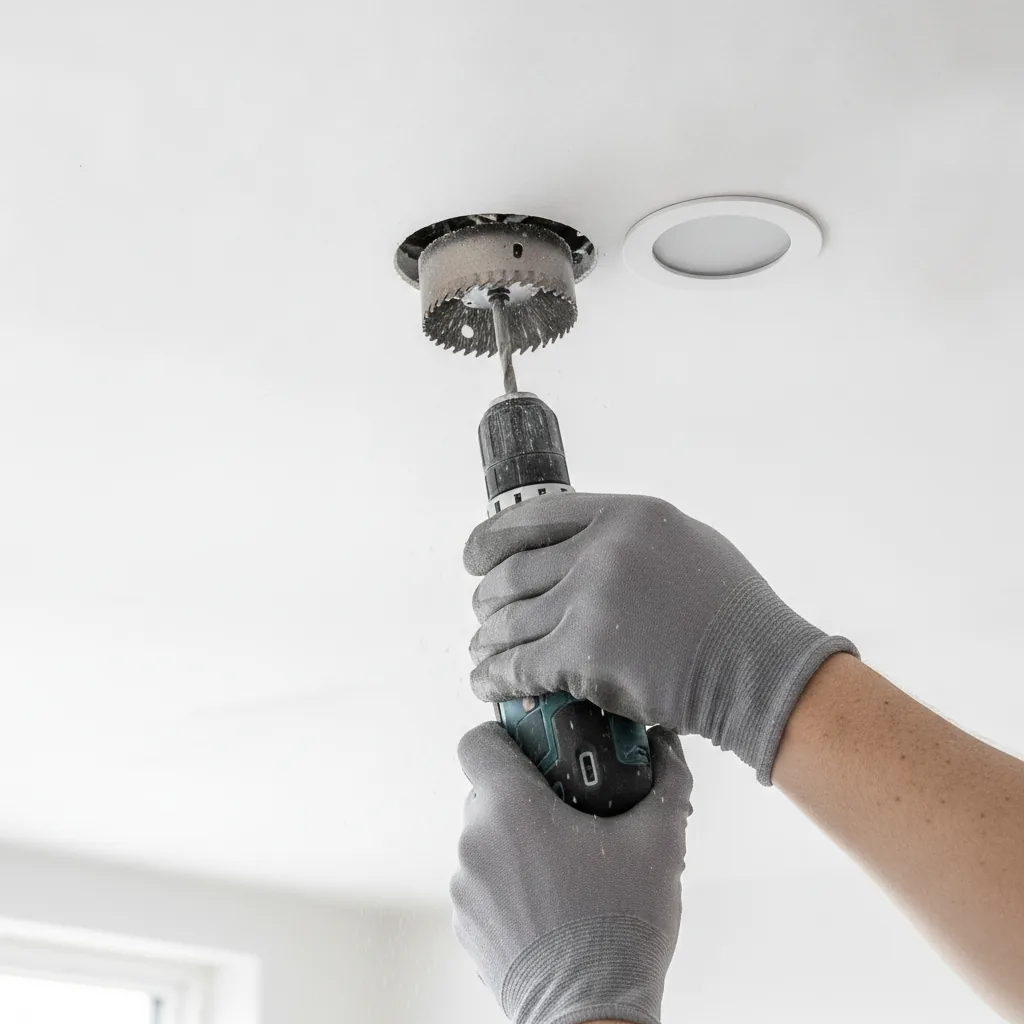

Lochsäge und Loch: So passen die Maße

Die Lochsäge muss denselben Durchmesser haben wie die Zahl unter »Passt in Loch (mm)«. Für HiluX D10 heißt das 76 mm, für D7 Gen2 68 mm und für D3 Tilt360 55 mm. Hat ein Strahler mehrere Lochmaße im Feld – wie D8 Tilt360 und DS8 –, können Sie eines davon wählen.

Die Produktbeschreibung des HiluX D10 Einbaustrahlers, innen, weiß (80-858-i-hvid) enthält einen Datenblock, der zeigt, wie die Maße zusammenhängen: Deckenausschnitt 76 mm, Einbauhöhe 62 mm, Außenmaß 88 mm und Deckenstärke max. 33 mm. Die Einbauhöhe im Datenblock ist dieselbe Zahl, die in den Spezifikationen unter »Einbautiefe (mm)« steht. Das Außenmaß ist also 12 mm größer als der Ausschnitt.

Bevor Sie sägen, prüfen Sie an jedem Loch drei Dinge:

1. Den Platz über der Decke. Die Einbautiefe des Strahlers muss an genau dieser Stelle in den Hohlraum passen.
2. Die Deckenstärke. Der Datenblock des D10 nennt max. 33 mm. Sind Sie unsicher, für welche Deckenstärke ein anderer Strahler geeignet ist, fragen Sie uns.
3. Was im Hohlraum liegt. Dämmung, Leitungen und Konstruktion müssen Sie kennen, bevor Sie sägen – die Dämmung behandeln wir weiter unten.

Zur Montage selbst schreibt dieselbe Produktbeschreibung des D10, dass der Strahler einfach mit 2 × Torx10-Schrauben befestigt wird – und zwar mit einem Handschraubendreher, nicht mit dem Akkuschrauber.

Einen alten Strahler tauschen: Leuchtmittel, Strahler oder beides

Soll ein alter Strahler getauscht werden, stellt sich zuerst die Frage, ob nur das Leuchtmittel oder der ganze Strahler raus muss.

Nur das Leuchtmittel. Sitzt eine GU10-Fassung drin und ist der Strahler in Ordnung, genügt ein GU10-LED-Leuchtmittel. Sitzen dort alte 12-V-Halogenstrahler mit Trafo, ist das ein anderes System – das behandeln wir im Ratgeber zum Umstieg von 12-V-Halogen auf LED.

Der ganze Strahler. Messen Sie den Durchmesser des vorhandenen Lochs in der Decke und suchen Sie einen Strahler, bei dem genau dieses Maß unter »Passt in Loch (mm)« steht. Aus der Tabelle:

• HiluX D8 Tilt360 und DS8 haben sechs Lochmaße im Feld: 68, 70, 75, 76, 80 und 83 mm. Laut Kurzbeschreibung der weißen 2700K-Ausführung (80-859-2700-hvid) ist der Strahler für die einfache Montage in Löchern mit 68–83 mm Durchmesser ausgelegt.
• HiluX D3 Tilt360 hat 55 mm, und die Kurzbeschreibung der weißen 2700K-Ausführung (80-853-2700-hvid) nennt den Austausch alter Halogenstrahler in Ø55-Löchern.
• HiluX D10 hat 76 mm und D7 Gen2 68 mm.

Steht Ihr Maß in keinem der Felder, schreiben Sie uns das Maß vor dem Kauf.

Dämmung und Dampfsperre

In der Tabelle steht das Feld »Direkt in Dämmung« bei HiluX D3, D7, D8 und D10 auf Ja. Bei D1 Gen3, DS8 und den Miboxer-Downlights in der Tabelle ist das Feld nicht ausgefüllt – dann geben die Spezifikationen es nicht an. Der Datenblock in der Produktbeschreibung des D10 (80-858-i-hvid) nennt außerdem die Montage direkt in der Dämmung ohne Schutzbox oder Abstandshalter. Was die Dämmung für einen Strahler bedeutet und was Sie tun, wenn er nicht abgedeckt werden darf, lesen Sie im Ratgeber Dürfen LED-Spots direkt in die Dämmung?, und Strahler mit Ja im Feld finden Sie unter Einbaustrahler direkt in der Dämmung.

Für Strahler, die an einer Dampfsperre sitzen, führen wir einen Dichtungsring aus Moosgummi mit Ø76 im Namen. Laut Kurzbeschreibung sorgt er für maximale Abdichtung zwischen Strahler und Dampfsperre.

Platzierung, Kabel und Feuchträume

Wie viele Strahler Sie brauchen und wo sie sitzen sollten, berechnet unser Spotplaner. Er ermittelt unter anderem den Abstand zwischen den Strahlern anhand der Deckenhöhe und behandelt auch Strahler im Dachüberstand.

Das Kabel zwischen den Strahlern hat einen eigenen Ratgeber: Downlight-Kabel: was es ist und wie Ihre Strahler angeschlossen werden. Er erklärt die Typbezeichnung, das Durchschleifen, wie viele Meter Sie brauchen – und wer das Kabel verlegen und anschließen darf.

Im Badezimmer gibt es Bereiche mit besonderen Anforderungen an die Strahler. Diese erklären wir in Welche Strahler dürfen ins Badezimmer?.

Was dürfen Sie selbst?

Die Regeln für Arbeiten an der Elektroinstallation ergeben sich in Deutschland aus der Niederspannungsanschlussverordnung (NAV) und den Normen der Reihe DIN VDE 0100. Wir geben die Grundsätze wieder und überlassen die Entscheidung für Ihre konkrete Decke einer Elektrofachkraft.

Der Grundsatz. Nach NAV § 13 dürfen Arbeiten an der elektrischen Anlage hinter dem Hausanschluss – außer durch den Netzbetreiber – nur von einem im Installateurverzeichnis eingetragenen Elektroinstallationsunternehmen ausgeführt werden. Dazu gehört, neue Leitungen zu verlegen, die feste Installation zu ändern oder zu erweitern und neue Leuchten daran anzuschließen.

Was jeder darf. Leuchtmittel wechseln und Leuchten mit Stecker in die Steckdose stecken. Eine Leitung über die Decke zu neuen Einbaustrahlern zu ziehen, gehört nicht dazu.

Die feste Installation. Die feste Elektroinstallation ist, vereinfacht gesagt, der Teil der Elektrik einer Wohnung, den Sie beim Umzug nicht mitnehmen können – Leitungen in Wänden und Decken, Dosen und Auslässe. Alles, was daran etwas ändert, ist Aufgabe der Elektrofachkraft.

Niedervolt-Strahler. Auch eine Installation mit 12 oder 24 V muss richtig dimensioniert sein, und eine falsche Dimensionierung kann zu Brandgefahr führen. Halten Sie sich immer an die Montageanleitung des Herstellers:

• Verändern Sie ein Komplettset nicht, etwa durch Verlängern der mitgelieferten Leitungen oder durch andere Teile.
• Der Trafo bzw. Treiber muss zugänglich bleiben, zum Beispiel über eine lose Deckenplatte.
• Decken Sie Trafo/Treiber und Strahler nicht mit Dämmmaterial ab – es sei denn, die Montageanleitung erlaubt es.
• Lassen Sie die Elektrofachkraft entscheiden, wie Leitungen durch Decke und Wände geführt werden dürfen.

Außenbereich. Hier sind die Anforderungen strenger, und die Installation muss Witterung und Feuchtigkeit standhalten. Das Leuchtmittel in einem vorhandenen Strahler dürfen Sie wechseln; Austausch oder Neuinstallation von Leuchten draußen überlassen Sie besser einer Elektrofachkraft.

Bevor Sie etwas Stromführendes anfassen. Egal, wer die Arbeit macht – Elektrofachkräfte arbeiten nach den fünf Sicherheitsregeln (DIN VDE 0105-100):

• Freischalten – also die Sicherung bzw. den Leitungsschutzschalter im Verteiler ausschalten. Den Lichtschalter im Raum auszuschalten, reicht nicht.
• Gegen Wiedereinschalten sichern – Sicherung herausnehmen oder einen Hinweis am Schalter anbringen.
• Spannungsfreiheit feststellen – mit einem zweipoligen Spannungsprüfer, dessen Funktion Sie vorher getestet haben.

Die beiden weiteren Regeln – Erden und Kurzschließen sowie benachbarte, unter Spannung stehende Teile abdecken – betreffen vor allem größere Anlagen. Sollen neue Strahler mit Leitung über der Decke installiert werden, fragen Sie vorher eine Elektrofachkraft.

Strahler und Zubehör für die Montage

Vier Strahler aus der Tabelle und zwei Teile, die zur Montage gehören. Der Text auf den Karten stammt aus den Spezifikationen und Artikelnamen – beim Dichtungsring aus der Kurzbeschreibung.

• HiluX D10 Einbaustrahler – innen – weißPasst in Loch (mm): 76 · Einbautiefe (mm): 62 · Direkt in Dämmung: Ja · Lichtquelle: GU10.HiluX · 80-858-i-hvid
• HiluX D8 Tilt360 – Full-Spectrum-LED-Einbaustrahler – Ra97 – 2700K – weißPasst in Loch (mm): 68, 70, 75, 76, 80, 83 · Einbautiefe (mm): 39 · Direkt in Dämmung: Ja.HiluX · 80-859-2700-hvid
• HiluX D3 Tilt360 – Full-Spectrum-LED-Einbaustrahler – Ra97 – 2700K – weißPasst in Loch (mm): 55 · Einbautiefe (mm): 34 · Direkt in Dämmung: Ja.HiluX · 80-853-2700-hvid
• HiluX D7 Gen2 – 6W – 420lm – Ra95 – 2700K – dimmbar – innen/außen – weißPasst in Loch (mm): 68 · Einbautiefe (mm): 47 · Direkt in Dämmung: Ja.HiluX · 80-857-2700-hvid
• Dichtungsring für Spot – Ø76Moosgummiring für maximale Abdichtung zwischen Strahler und Dampfsperre.HiluX · 74-101
• Downlightkabel – weiß – 230 V – 3×1,5 mm² – 90 GradWer das Kabel verlegen und anschließen darf, steht in unserem Ratgeber zum Downlight-Kabel.Light Solutions · 11-113

Häufige Fragen zur Montage von Einbaustrahlern

Welche Lochsäge brauche ich für meine Strahler?

Eine Lochsäge mit demselben Durchmesser wie die Zahl unter »Passt in Loch (mm)« in den Spezifikationen des Strahlers. Für HiluX D10 sind das 76 mm, für D7 Gen2 68 mm und für D3 Tilt360 55 mm. HiluX D8 Tilt360 und DS8 haben sechs Lochmaße im Feld, von 68 bis 83 mm.

Was bedeutet Einbautiefe?

Das ist der Platz, den der Strahler über der Deckenplatte braucht. Bei den hier vorgestellten Strahlern reicht sie von 10 mm (HiluX D1 Gen3) bis 62 mm (HiluX D10). Bei den Miboxer-Downlights in der Tabelle steht das Feld »Einbautiefe (mm)« nicht in den Spezifikationen – fragen Sie uns, bevor Sie sägen.

Passt ein neuer LED-Strahler in das Loch meines alten Strahlers?

Ja, wenn der Lochdurchmesser unter »Passt in Loch (mm)« des neuen Strahlers steht und über der Decke Platz für die Einbautiefe ist. Messen Sie zuerst das Loch. HiluX D8 Tilt360 und DS8 haben 68, 70, 75, 76, 80 und 83 mm im Feld, und die Kurzbeschreibung des D3 Tilt360 in Weiß 2700K (80-853-2700-hvid) nennt den Austausch alter Halogenstrahler in Ø55-Löchern. Sitzt in einem intakten Strahler eine GU10-Fassung, genügt es, das Leuchtmittel zu wechseln.

Darf ich Einbaustrahler selbst montieren?

Nicht, wenn dafür eine neue feste Installation nötig ist. Neue Leitungen über der Decke zu verlegen und neue Strahler an die feste Installation anzuschließen, ist eine Arbeit an der elektrischen Anlage, die nach NAV § 13 einem eingetragenen Elektroinstallationsbetrieb vorbehalten ist. Ein Leuchtmittel in einem vorhandenen Strahler wechseln darf jeder. Wenn Sie unsicher sind, was für Ihre Decke gilt, fragen Sie eine Elektrofachkraft.

Braucht der Strahler einen Dichtungsring?

Für Strahler an einer Dampfsperre führen wir einen Dichtungsring für Spots aus Moosgummi, Ø76. Laut Kurzbeschreibung sorgt er für maximale Abdichtung zwischen Strahler und Dampfsperre.
