Möbelspots: kleine Einbaustrahler für Schränke, Regale und Vitrinen — so wählen und montieren Sie sie

Ein Möbelspot ist ein kleiner Strahler, der in der Unterseite eines Regalbodens oder im Deckel eines Schranks sitzt und nach unten auf das leuchtet, was darunter steht. Hier erklären wir, in welches Loch der Spot passt, wie tief er baut, wie viele Spots ein Treiber schafft und wie breit der Lichtkegel auf dem Boden darunter wird. Möchten Sie kein Loch für den Spot ins Möbel bohren, gibt es einen Aufbauring — auch darauf gehen wir ein.

Aktualisiert am 25. Oktober 2026 · Verfasst von unseren Lichtexperten

Kurze Antwort: In unserer Kategorie für Möbelspots ist der Spot der HiluX D1 Gen3. Er passt in ein Loch von 56 mm, baut ab der Unterseite der Platte gerechnet 10 mm in die Platte hinein und hat einen Frontring von 68 mm. Im Feld Leuchtmittel steht er als »12 V Möbelspot« und braucht einen Treiber. Der HiluX D1 Gen3 LED-Treiber ist für 1–4 Spots, und sein langes Kabel endet in einem Stecker. Möchten Sie kein Loch für den Spot bohren, kann er in einem Aufbauring unter dem Boden sitzen. Halten Sie in Lichtrichtung mindestens 5 cm Abstand zu brennbarem Material, und rechnen Sie damit, dass der Lichtkegel auf dem Boden darunter etwas breiter wird als der Abstand dorthin.

Die Kurzfassung

Loch und Tiefe. Loch von 56 mm. Der Spot baut 10 mm in die Platte hinein, gerechnet ab der Unterseite der Platte. Der Frontring misst 68 mm.
Der Treiber. Der HiluX D1 Gen3 LED-Treiber ist für 1–4 Spots. Vier Spots mit 2,8 W ergeben 11,2 W, und der Treiber ist mit 12 W angegeben. Mehr als vier Spots bedeuten mit diesem Treiber mehrere Treiber.
Ohne Loch für den Spot. Der Aufbauring in Weiß oder Schwarz wird unter den Boden geschraubt, sodass der Spot unter der Platte sitzt. Für die Ringe verkaufen wir auch einen Adapter — siehe den Abschnitt zum Aufbauring.
Das Licht. 240 Lumen bei 2700K, 250 Lumen bei 3000K, Ra97 und 60 Grad Abstrahlwinkel. 30 cm unter dem Spot ist der Lichtkegel rund 35 cm breit.
Abstand. Mindestens 5 cm zu brennbarem Material in Lichtrichtung, so das Datenblatt.

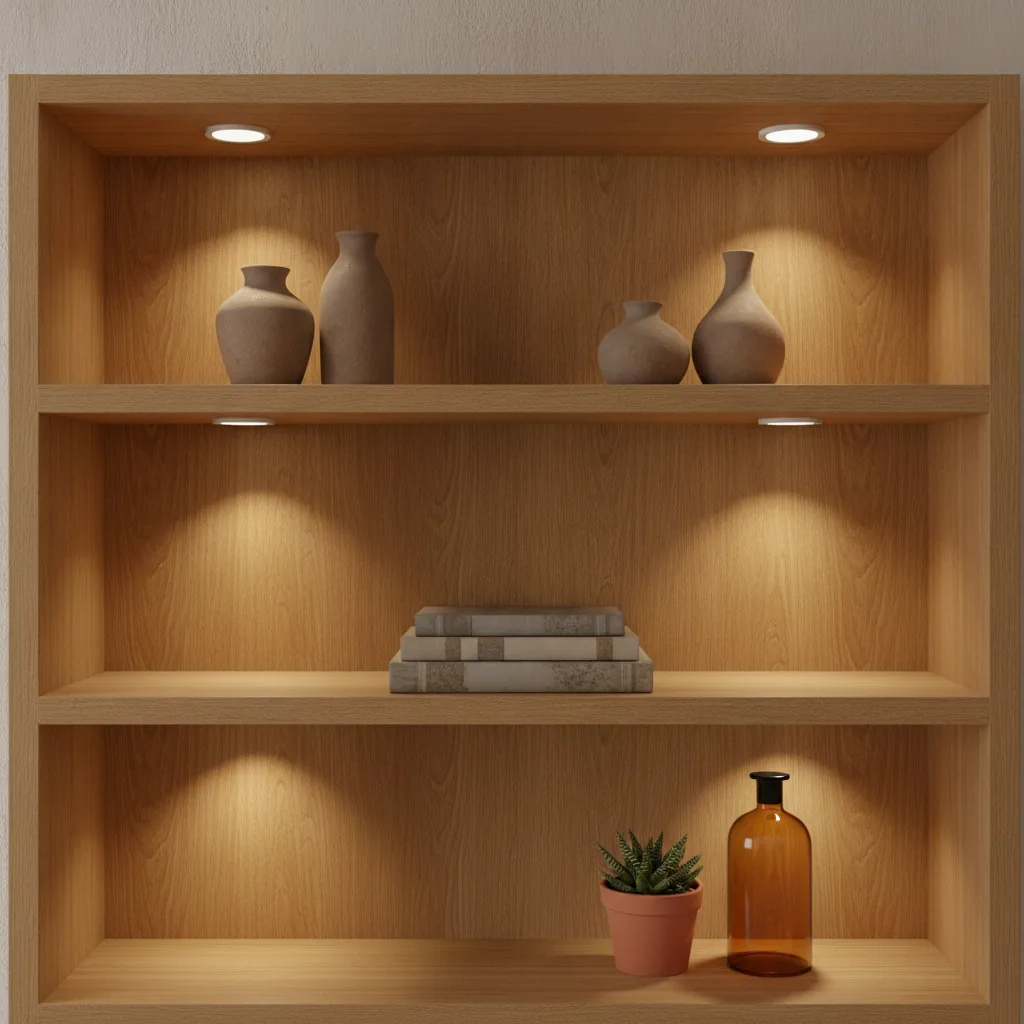

Offenes Regal aus hellem Holz mit drei Fächern. In der Unterseite der beiden oberen Böden sitzen kleine, flache, runde Spots mit weißem Rand, und warmes Licht fällt auf Vasen und einen Bücherstapel. Unten stehen eine Topfpflanze und eine braune Flasche — Kleine Spots im Regal erzeugen Lichtkegel auf dem Boden darunter. Illustration — das Bild zeigt keine bestimmten Produkte.

Was ist ein Möbelspot?

Ein Möbelspot ist ein kleiner Strahler, der in ein Möbel eingebaut wird: in die Unterseite eines Regalbodens, in den Deckel eines Schranks oder in die Decke einer Vitrine. Das Licht fällt auf das, was dort steht.

Bei uns finden Sie sie in der Kategorie Möbelspots – Einbaustrahler 12V. Dort gibt es den HiluX D1 Gen3 in Weiß und Schwarz sowie in 2700K und 3000K, einzeln und als 4er-Pack inkl. Treiber. Dazu kommen der Treiber, zwei Aufbauringe und ein Adapter für die Ringe.

Viele suchen auch nach Schrankbeleuchtung oder Regalbeleuchtung — und genau um Licht im Schrank und im Regal geht es in diesem Ratgeber.

Im Feld Leuchtmittel auf den Produktseiten steht der Spot als »12 V Möbelspot«. Er läuft also nicht direkt an 230 V, sondern braucht einen Treiber. Den behandeln wir weiter unten. Wie sich der D1 Gen3 vom Rest der HiluX-Serie unterscheidet, steht in Welchen HiluX-Einbaustrahler sollten Sie wählen? Hier geht es darum, den Spot ins Möbel zu bekommen.

Haben Sie bereits Möbelspots mit einer kleinen Stiftsockellampe, muss vielleicht nur das Leuchtmittel getauscht werden. Wählen Sie im Leuchtmittel-Finder den Sockel G4, können Sie die Platzierung »Küchen- oder Möbelspot unter dem Schrank« auswählen.

Messen vor dem Bohren: Loch, Tiefe und Frontring

Die vier Einzelspots und die vier 4er-Packs haben in den Spezifikationen auf der Produktseite dieselben Maße: Passt in Loch (mm) 56 und Einbautiefe (mm) 10. Das Datenblatt des Spots sagt dasselbe (Cut Out: Ø56mm, Recessed Height: 10mm) und nennt zusätzlich einen Durchmesser von 68 mm. Das ist der Frontring, der sichtbare Rand, der an der Platte anliegt.

Achten Sie darauf, von wo die 10 mm gemessen sind. Auf der Zeichnung im Datenblatt reicht das Maß von der Oberseite des Frontrings bis zur Oberkante des Spots. Der Frontring liegt an der Unterseite der Platte an, die 10 mm zählen also ab der Unterseite der Platte nach oben. Ist die Platte dünner als 10 mm, ragt der Spot über die Oberseite der Platte hinaus.

Schnittskizze. Links sitzt der Spot in einem 56-mm-Loch in einem Regalboden. Der Frontring von 68 mm liegt an der Unterseite der Platte an, der Spot baut ab der Unterseite 10 mm in die Platte hinein, das Licht strahlt mit 60 Grad nach unten, und eine rote Markierung zeigt mindestens 5 cm zu brennbarem Material in Lichtrichtung. Rechts sitzt der Spot in einem Aufbauring unter einem Boden ohne Loch für den Spot — Eingebaut in ein 56-mm-Loch oder montiert in einem Aufbauring unter der Platte. Werte aus dem Datenblatt des HiluX D1 Gen3 und den Spezifikationen auf der Produktseite.

Wird der Boden von oben genutzt, denken Sie vor dem Bohren daran. Geht das Loch ganz durch, sieht man von oben hinein. Im Deckel eines Schranks, wo niemand von oben auf die Platte schaut, spielt das weniger eine Rolle. Möchten Sie kein Loch für den Spot in der Platte, nehmen Sie den Aufbauring, den wir unten beschreiben.

Das Loch lässt sich mit einer 56-mm-Lochsäge bohren. Wie das geht, steht in Einbaustrahler montieren: Lochmaß, Lochsäge und Austausch.

Der Treiber: ein Treiber für bis zu vier Spots

Der Spot lässt sich nicht allein anschließen. Der Treiber in der Kategorie heißt HiluX D1 Gen3 LED-Treiber 1–4 Spot – Dimmbar. Er ist also für 1–4 Spots, und die Spezifikation Verbrauch lautet 12W. Der Produkttext nennt ihn einen »12W, 12V DC-Treiber«. Vier Spots mit 2,8 W ergeben 11,2 W — das liegt innerhalb der 12 W.

Brauchen Sie mehr als vier Spots, bedeutet das mit diesem Treiber einen Treiber pro vier Spots. Sechs Spots erfordern zwei Treiber, neun Spots drei.

Wenn Sie nicht selbst rechnen möchten, nehmen Sie das 4er-Pack. Es heißt »4er-Pack inkl. Treiber« und enthält vier Spots und einen Treiber.

Auf der Zeichnung im Datenblatt ist der Treiber 111 mm lang und 28 mm hoch. Vom Treiber führt ein Kabel zu einer kleinen Verteilerbox, die auf dem Produktfoto vier Anschlüsse hat. Das lange Kabel ist auf der Zeichnung 1450 mm lang und endet in einem Stecker.

Ohne Loch für den Spot: der Aufbauring

Möchten Sie kein Loch für den Spot ins Möbel bohren, gibt es einen Aufbauring in Weiß (80-876) und in Schwarz (80-881). Laut Produkttext ermöglicht der Ring, den Spot direkt unter einem Küchenoberschrank oder einem Regalboden zu montieren – ganz ohne Fräsen. Der Ring ist laut demselben Text aus solidem Metall gefertigt, und im Lieferumfang sind zwei kleine Schrauben und Dübel enthalten.

Mit dem Ring sitzt der Spot unter der Platte statt in ihr. Das ist eine Lösung, wenn die Platte für die 10 mm zu dünn ist oder wenn Sie kein Loch für den Spot ins Möbel machen möchten.

Für die Ringe verkaufen wir auch einen Adapter, den HiluX D1 Adapter für Aufbauring – 5er-Pack. Laut Produkttext ist er speziell dafür entwickelt, HiluX D1 Gen3 (2024) LED-Spots in den Aufbauringen mit den Artikelnummern 80-876, 80-880 und 80-881 zu montieren. Der Adapter ist weiß, aber unsichtbar, wenn er mit der schwarzen Variante des Aufbaurings verwendet wird. Fragen Sie uns, wenn Sie unsicher sind, ob Sie ihn brauchen.

Der Lichtkegel: Wie viel vom Boden trifft das Licht?

Laut Datenblatt liefert der Spot 240 Lumen in 2700K und 250 Lumen in 3000K. Er verbraucht 2,8 W und hat einen Abstrahlwinkel von 60 Grad. Ra97 steht im Namen aller acht Spot-Artikel, und das Feld Farbwiedergabe nennt 97. Was der Ra-Wert bedeutet, erklären wir in Was ist Farbwiedergabe?

Wie breit wird der Lichtkegel auf dem Boden darunter? Bei 60 Grad Abstrahlwinkel lässt er sich ausrechnen: Die Breite beträgt etwa das 1,15-Fache des Abstands vom Spot bis zum Boden (2 × tan 30°).

Abstand vom Spot bis zum Boden	Breite des Lichtkegels (ca.)
20 cm	23 cm
30 cm	35 cm
40 cm	46 cm
50 cm	58 cm

Die Werte sind aus den 60 Grad berechnet und dienen als Richtwert. Sollen sich die Lichtkegel zweier Spots auf dem Boden darunter treffen, setzen Sie sie höchstens so weit auseinander, wie der Kegel laut Tabelle breit ist. Bei 30 cm vom Spot bis zum Boden treffen sich die Kegel also, wenn die Spots höchstens 35 cm auseinander sitzen.

Alle vier Kombinationen gibt es: weißer oder schwarzer Spot, und 2700K oder 3000K. Wählen Sie die Lichtfarbe, die zum übrigen Licht im Raum passt.

Schrank, Regal oder Vitrine: Wo sitzt der Spot?

Das Regal. Ein Spot in der Unterseite jedes Bodens beleuchtet das Fach darunter. Unser Tipp: Setzen Sie den Spot über das, was Sie zeigen möchten, und schätzen Sie mit der Tabelle oben ab, wie viel vom Boden er abdeckt.

Schrank und Vitrine. Hier kann der Spot im Deckel des Schranks sitzen und nach unten leuchten. Den Deckel eines Schranks sieht man selten von oben, ein durchgehendes Loch spielt hier also weniger eine Rolle als in einem Regalboden.

Der Abstand zu dem, was darunter steht. Das Datenblatt nennt einen Mindestabstand von 0,05 m zu brennbarem Material in Lichtrichtung. Bücher, Textilien und anderes Brennbares müssen also mindestens 5 cm von der Front des Spots entfernt stehen. Das Datenblatt nennt außerdem eine Betriebstemperatur von -20 °C bis +40 °C.

Unter den Küchenschränken. Wünschen Sie eine durchgehende Lichtlinie über der Arbeitsplatte, lesen Sie Licht unter den Küchenschränken — was brauchen Sie? Dort geht es um LED-Streifen im Profil. Spots erzeugen Lichtkegel, wie auf dem Bild oben.

Dimmen

Der Treiber ist dimmbar, das steht im Namen, und das Datenblatt des Spots nennt einen Dimmbereich von 5 bis 100 % (Dimmable: 5%~100%). Laut Produkttext des Treibers lässt er sich mit allen gängigen Dimmern dimmen. Welcher Dimmer zu LED passt, erklären wir in Welcher Dimmer passt zu LED?

Vier Produkte aus dem Artikel

Das 4er-Pack, ein einzelner Spot, der Treiber und der schwarze Aufbauring. Der Text auf den Karten stammt aus den Produktnamen und den Spezifikationen auf den Produktseiten.

Den weißen Aufbauring, die übrigen Farben und Lichtfarben sowie den Adapter finden Sie in der Kategorie Möbelspots – Einbaustrahler 12V.

Häufige Fragen zu Möbelspots

Wie groß muss das Loch für einen Möbelspot sein?

Eingebaut passt der HiluX D1 Gen3 in ein Loch von 56 mm. Der Spot baut 10 mm in die Platte hinein, gerechnet ab der Unterseite der Platte, und der Frontring misst 68 mm.

Kann ich Möbelspots montieren, ohne ein Loch für den Spot zu bohren?

Ja, mit dem Aufbauring in Weiß oder Schwarz. Laut Produkttext lässt sich der Spot damit direkt unter einem Küchenoberschrank oder einem Regalboden montieren, ohne zu fräsen, und Schrauben und Dübel liegen bei. Für die Ringe verkaufen wir auch einen Adapter — siehe den Abschnitt zum Aufbauring.

Wie viele Spots schafft ein Treiber?

Der HiluX D1 Gen3 LED-Treiber ist für 1–4 Spots und mit 12 W angegeben. Vier Spots mit 2,8 W ergeben 11,2 W. Brauchen Sie mehr als vier Spots, bedeutet das mit diesem Treiber einen Treiber pro vier Spots.

Lassen sich Möbelspots dimmen?

Der HiluX D1 Gen3 LED-Treiber ist dimmbar, und das Datenblatt des Spots nennt einen Dimmbereich von 5 bis 100 %. Laut Produkttext des Treibers lässt er sich mit allen gängigen Dimmern dimmen.

Wie nah darf ein Möbelspot an dem sitzen, was er beleuchtet?

Das Datenblatt des HiluX D1 Gen3 nennt einen Mindestabstand von 0,05 m zu brennbarem Material in Lichtrichtung. Bücher, Textilien und anderes Brennbares müssen also mindestens 5 cm von der Front des Spots entfernt stehen.

Wie breit wird der Lichtkegel eines Möbelspots?

Der HiluX D1 Gen3 hat einen Abstrahlwinkel von 60 Grad, der Lichtkegel ist also etwa 1,15-mal so breit wie der Abstand bis zum Boden. 30 cm unter dem Spot ist er rund 35 cm breit.
